Поставщик
|
Edmund Optics |
|
Артикул
|
64-501 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Внешний диаметр
|
24 |
|
Материал
|
нержавеющая сталь |
|
Диаметр апертуры
|
15.0 |
|
Особенности
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина (мм)
|
5.0 |
|
Количество листьев
|
12.00 |
|
Длина рычага (мм)
|
11.30 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Stainless Steel Leaves |
|
Внешний диаметр (мм)
|
24.0 |
|
Максимальная апертура (мм)
|
15.0 |
|
Минимальная апертура (мм)
|
1.2 |
|
Тип
|
Unmounted |
Описание
Ирисовая диафрагма из нержавеющей стали представляет собой механическое устройство с набором подвижных тонких лепестков, расположенных по окружности и способных синхронно поворачиваться, изменяя диаметр центрального отверстия — апертуры, через которую проходит световой или лазерный пучок. Изготовление лепестков и корпуса из нержавеющей стали обеспечивает высокую механическую прочность, устойчивость к коррозии и стабильность геометрии отверстия при многократном использовании и в условиях повышенной влажности или химически агрессивной среды. Внешний диаметр диафрагмы составляет 24.0 мм, а исполнение «без оправы» означает, что устройство поставляется как самостоятельный механизм без встроенного посадочного кольца, что даёт возможность интегрировать его в держатель или оправу, отвечающую конкретным требованиям оптической схемы пользователя. Плавное изменение диаметра отверстия обычно осуществляется вращением кольца управления, связанного с лепестками через систему пазов и штифтов, что позволяет точно дозировать световой поток или ограничивать апертуру пучка.
Характеристики
- Тип: ирисовая диафрагма
- Материал: нержавеющая сталь
- Внешний диаметр: 24.0 мм
- Исполнение: без оправы
- Функция: плавная регулировка диаметра рабочей апертуры
Отрасли применения
Ирисовые диафрагмы применяются в фотографической и киносъёмочной оптике, в лазерных системах для ограничения диаметра пучка, в микроскопии для контроля глубины резкости и контраста, а также в научном приборостроении и оптических испытательных стендах, где требуется оперативно менять размер рабочей апертуры.
Описание семейства продуктов
- Конструкция из нержавеющей стали и латуни для стабильности
- Идеально подходит для приложений управления потоком данных.
- Смонтированная версия имеет резьбовое отверстие для удобного монтажа на опоре.

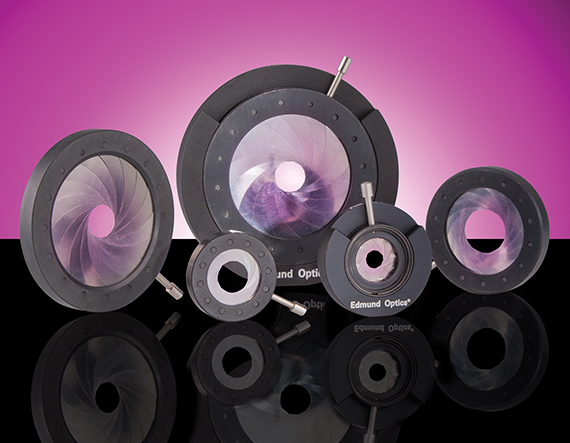

Ирисы из нержавеющей стали идеально подходят для приложений, требующих экологически стабильной конструкции. Изготовленные с использованием пластин из нержавеющей стали и рычажного штифта с корпусом из черненой латуни, эти устройства не будут ржаветь или подвергаться коррозии в нормальных условиях окружающей среды. Ход рычага от максимальной до минимальной диафрагмы составляет примерно 90°. В дополнение к оптическим приложениям диафрагмы из нержавеющей стали часто используются для контроля потока.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
