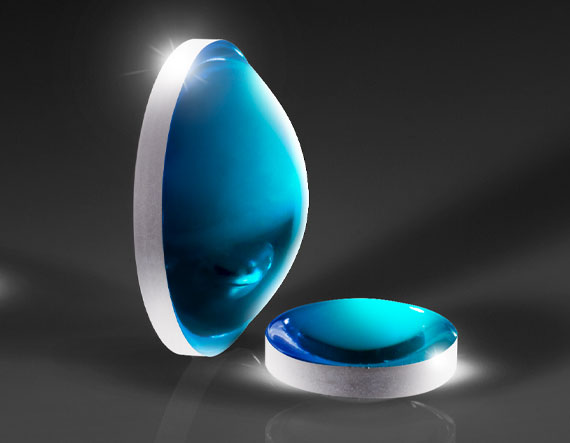

Литая асферическая конденсорная линза, без покрытия, диаметр: 24.0 мм, фокусное расстояние: 18.0 мм, толщина кромки: 1.5 мм

Описание

Литая асферическая конденсорная линза Edmund Optics 15-176 предназначена для эффективного сбора и направления света от ламп, светодиодов и других протяженных источников. Диаметр составляет 24 мм, фокусное расстояние — 18 мм, а толщина кромки — 1,5 мм. Асферическая поверхность уменьшает сферическую аберрацию по сравнению с обычной сферической линзой и позволяет использовать большую апертуру для сбора светового потока.

Короткое фокусное расстояние обеспечивает высокую способность собирать расходящееся излучение. Линза подходит для конденсорных систем микроскопов, проекторов, осветительных модулей и фотометрических приборов. Поскольку покрытие отсутствует, на поверхностях возникают стандартные френелевские отражения. В широкополосных осветительных задачах это может быть допустимо, но в системах с ограниченным запасом мощности следует учитывать соответствующие потери.

Литая технология позволяет формировать сложную асферическую поверхность в серийном изделии. Вместе с тем точное качество изображения, допустимый температурный режим и спектральное пропускание зависят от материала линзы и должны оцениваться по паспорту. Конденсорная линза оптимизируется прежде всего для передачи светового потока, а не для формирования безаберрационного изображения по всему полю.

Характеристики

• Производитель: Edmund Optics.
• Каталожный номер: 15-176.
• Тип: литая асферическая конденсорная линза.
• Диаметр: 24,0 мм.
• Фокусное расстояние: 18,0 мм.
• Толщина кромки: 1,5 мм.
• Покрытие: отсутствует.
• Оптическая сила: положительная.
• Основное назначение: сбор и концентрация светового потока.

Особенности выбора и интеграции

Линзу ориентируют согласно расчету конденсорной системы, учитывая положение источника и требуемую выходную числовую апертуру. Оправа не должна перекрывать полезную поверхность или давить на тонкую кромку. При работе с мощной лампой необходимо оценить нагрев, УФ-нагрузку и возможное тепловое расширение. Для светодиода положение излучающей площадки совмещают с расчетной фокальной областью.

Отрасли применения

• Микроскопические осветительные системы.
• Проекторы и приборные дисплеи.
• Коллимация мощных светодиодов.
• Флуоресцентные аналитические приборы.
• Фотометрические и спектральные установки.
• Освещение в машинном зрении.
• Компактные лабораторные источники света.

Описание семейства продуктов

• Закален для повышения долговечности.
• Высокая числовая апертура
• Идеально подходит для освещения

Формованные асферические конденсорные линзы прессуются, закаляются и отжигаются, чтобы соответствовать точным оптическим и механическим характеристикам. Процесс закалки повышает долговечность линз, делая их менее чувствительными к тепловому удару и царапинам, чем линзы с традиционной полировкой. Эти литые асферические конденсорные линзы отшлифованы и отполированы на второй поверхности, что повышает общую точность линз. Формованные асферические конденсорные линзы идеально подходят для широкого спектра приложений освещения и обнаружения, включая биотехнологические инструменты, такие как секвенаторы ДНК и платформы для тестирования полимеразной цепной реакции (ПЦР).
