Поставщик
|
Edmund Optics |
|
Артикул
|
59-335 |
|
Тип передачи основания
|
с реечной передачей |
|
Особенности
|
с реечной передачей |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 181
|
Compliant |
|
Грузоподъемность, вертикальная (кг)
|
2 |
|
Грузоподъемность, нормальная (кг)
|
5 |
|
Винт с головкой с углублением под шестигранник для глухого отверстия
|
(10) 0.27" Thru |
|
Монтажная резьба
|
N/A |
|
Градация (дюймы)
|
0.1 |
|
Ход на поворот ручки (дюймы)
|
0.71 |
|
Точность прямой линии (мм)
|
0.1 - 0.25 |
|
Перемещение (дюймы)
|
24 |
|
Конструкция
|
Black Anodized Aluminum |
|
Примечание
|
Track |
|
Тип
|
English |
|
Тип привода
|
Rack and Pinion |
|
Тип движения
|
Linear (X) |
Описание

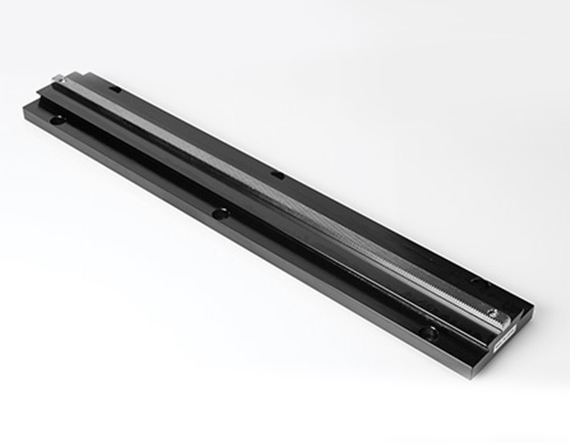

Рельса для реечной передачи длиной 24 дюйма предназначена для построения механизмов линейного перемещения с увеличенным рабочим ходом. Элемент используется в составе передач рейка-шестерня, обеспечивая преобразование вращения в продольное движение исполнительного узла. Дюймовый стандарт облегчает установку в совместимые модульные системы и механические сборки, а увеличенная длина делает изделие удобным для направленного перемещения рабочих головок, кареток, платформ и вспомогательных оптических компонентов.
Характеристики
- Тип изделия: рельса для реечной передачи.
- Длина: 24 дюйма.
- Исполнение: дюймовая система размеров.
- Рассчитана на применение в узлах линейного перемещения с зубчатым приводом.
- Подходит для систем с увеличенным рабочим ходом.
Отрасли применения
Такая рельса применяется в оптомеханических платформах, измерительном оборудовании, сборочных приспособлениях, промышленной автоматизации, испытательных стендах и в инженерных установках общего назначения. Она удобна в задачах перемещения кареток, наведения узлов, установки положения инструмента и построения линейных приводов на основе простой и надежной механической схемы.
