Поставщик
|
Edmund Optics |
|
Артикул
|
56-536 |
|
Фокусное расстояние объектива
|
23 мм |
|
Особенности объектива
|
компактные |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Exempt |
|
Вес (г)
|
95 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Variable |
|
Стиль
|
VIS-NIR |
|
Крепление
|
C-Mount |
|
Максимальный диаметр (мм)
|
31.5 |
|
Длина (мм)
|
36.60 |
|
Резьба фильтра
|
M30.5 x 0.5 |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
27.0° |
|
Искажение (%)
|
<-0.7 |
|
Рабочее расстояние (мм)
|
211 - &infin |
|
Апертура (f / #)
|
f/1.4 - f/11 |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
23.00 |
Описание

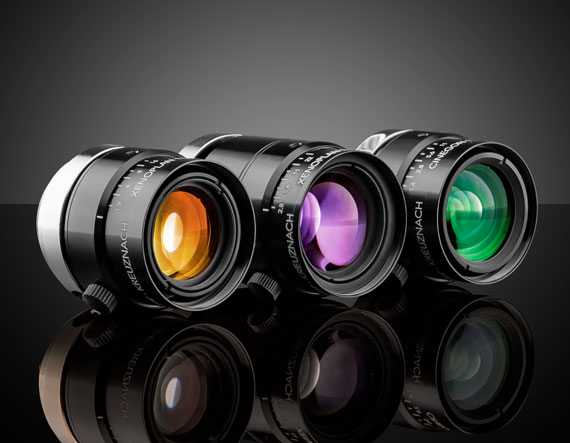

Компактный объектив Schneider (артикул 56-536, реализуется через Edmund Optics) рассчитан на работу в широком диапазоне 400–1000 нм — от видимого до ближнего инфракрасного света — и не требует рефокусировки при переключении между разными участками этого диапазона, имея фокусное расстояние 23 мм.
«Не требует рефокусировки при изменении диапазона» — важное практическое свойство: у обычного объектива точка фокуса для видимого и для инфракрасного света обычно немного различается (это тот же эффект хроматической аберрации, только между далеко разнесёнными участками спектра), из-за чего при переключении подсветки с видимого света на инфракрасную приходится заново подстраивать фокус объектива. У этой модели оптическая схема специально скорректирована так, чтобы точка фокуса оставалась практически одной и той же во всём заявленном диапазоне 400–1000 нм.
Это особенно ценно в системах машинного зрения, которые попеременно используют то видимую, то инфракрасную подсветку одного и того же объекта (например, для разных задач контроля на одной установке) — без такой коррекции пришлось бы либо переставлять фокус объектива вручную или моторизованно при каждом переключении подсветки, либо использовать два разных объектива для двух диапазонов.
Фокусное расстояние 23 мм — среднее значение, типичное для промышленных объективов машинного зрения, дающее умеренный угол обзора при рабочем расстоянии от нескольких десятков сантиметров до пары метров, в зависимости от требуемого поля зрения и размера сенсора камеры.
Такие широкодиапазонные объективы применяют в системах машинного зрения, которые комбинируют видимую и инфракрасную подсветку для разных задач контроля на одной и той же камере, — например, для одновременного визуального контроля внешнего вида детали и инфракрасного контроля её внутренней структуры или температуры.
Характеристики
- Артикул: 56-536; производитель: Edmund Optics (объектив Schneider)
- Тип: компактный объектив с фиксированным фокусным расстоянием
- Рабочий диапазон: 400–1000 нм (без рефокусировки)
- Фокусное расстояние: 23 мм
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
