Поставщик
|
Edmund Optics |
|
Артикул
|
49-001 |
|
Рабочий диапазон
|
420-680 нм |
|
Особенности
|
широкополосные |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Чистая апертура (%)
|
90 |
|
Качество поверхности
|
40-20 |
|
Конструкция
|
Cube |
|
Спецификация покрытия
|
Ravg <0.5% @ 420 - 680nm |
|
Тип
|
Linear Polarizer |
|
Подложка
|
N-SF11 |
|
Отклонение луча (угл. Мин.)
|
±3 |
|
Плоскостность поверхности
|
λ/8 |
|
Диапазон длин волн (нм)
|
420 - 680 |
|
Размеры (мм)
|
20.0 x 20.0 x 20.0 ±0.1 |
|
Пропускание P-поляризации (%)
|
>90 |
|
Отражение S-поляризации (%)
|
>99 |
|
Коэффициент экстинкции
|
500:1 |
Описание

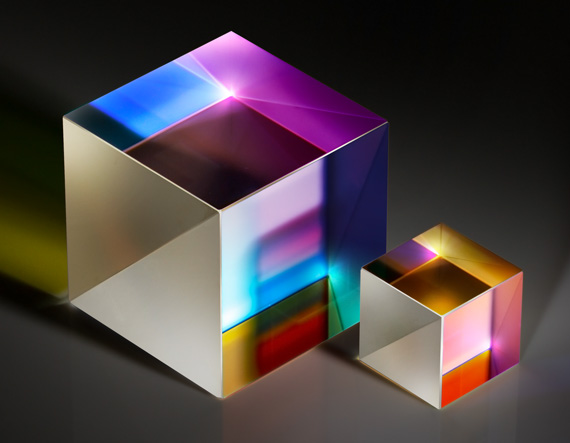

Кубический светоделитель 49-001 компании Edmund Optics имеет сторону 20 мм и склеен из двух стеклянных призм с полупрозрачным покрытием на стыке между ними, образуя аккуратный кубик.
Этот светоделитель разделяет свет по поляризации: свет с одним направлением поляризации проходит через куб насквозь, а свет с другим направлением поляризации отражается в сторону под прямым углом. Так из одного луча получают два отдельных луча с разной поляризацией, направленных в разные стороны, работая в широком диапазоне 420–680 нм.
Кубическая (а не пластинчатая) форма светоделителя удобна тем, что оба выходных луча идут строго горизонтально/вертикально и легко направляются дальше по оптической схеме без дополнительных смещений.
«Широкополосный» означает, что светоделитель одинаково хорошо разделяет по поляризации свет практически во всём видимом диапазоне (420–680 нм), а не только на одной конкретной длине волны — это удобно там, где через прибор проходит белый свет или свет сразу нескольких разных цветов. Сторона куба 20 мм — среднегабаритный размер, подходящий для большинства лабораторных схем видимого диапазона. Такой светоделитель хорошо подходит, например, для построения микроскопов и осветительных систем, работающих одновременно с несколькими разными цветами подсветки.
Характеристики
- Артикул: 49-001; производитель: Edmund Optics
- Тип: кубический светоделитель, разделяющий свет по поляризации
- Рабочий диапазон/длина волны: 420–680 нм
- Сторона куба: 20 мм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание семейства продуктов
- Предлагаются варианты покрытия в видимой и ближней ИК областях
- Коэффициент затухания 500:1
- Просветляющее покрытие с коэффициентом отражения <0,5% на поверхность
Разработанные для широкополосных приложений, широкополосные поляризационные кубические светоделители TECHSPEC® обеспечивают коэффициент пропускания более 90 % для P-поляризованного света и эффективность отражения более 99 % для S-поляризованного света во всем расчетном диапазоне длин волн. Каждый светоделитель состоит из пары прецизионных прямоугольных призм с высокими допусками, склеенных вместе с диэлектрическим покрытием на гипотенузе одной из призм. На каждую сторону светоделителя нанесено просветляющее (AR) покрытие, обеспечивающее отражение менее 0,5 % на поверхность.
