Поставщик
|
Edmund Optics |
|
Артикул
|
47-189 |
|
Рабочий диапазон
|
430-670 нм |
|
Оправа
|
без оправы |
|
Угловой допуск (угл. сек)
|
±5 |
|
Коэффициент экстинкции
|
|Tp - Ts| <6% |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип оптики
|
Non-Polarizing |
|
Чистая апертура (%)
|
80.00 |
|
Качество поверхности
|
40-20 |
|
Конструкция
|
Prism |
|
Параллельность (угл. мин)
|
2 |
|
Расстояние между лучами (мм)
|
20.00 |
|
Отражение S-поляризации (%)
|
45.00 |
|
Спецификация покрытия
|
Ravg <0.5% @ 430 - 670nm |
|
Тип
|
Non-Polarizing Beamsplitter |
|
Допуск отражения / передачи (%)
|
±10 |
|
Подложка
|
N-BK7 |
|
Плоскостность поверхности
|
λ/8 |
|
Диапазон длин волн (нм)
|
430 - 670 |
|
Допуск на размер (мм)
|
±0.1 |
|
Пропускание P-поляризации (%)
|
45.00 |
Описание

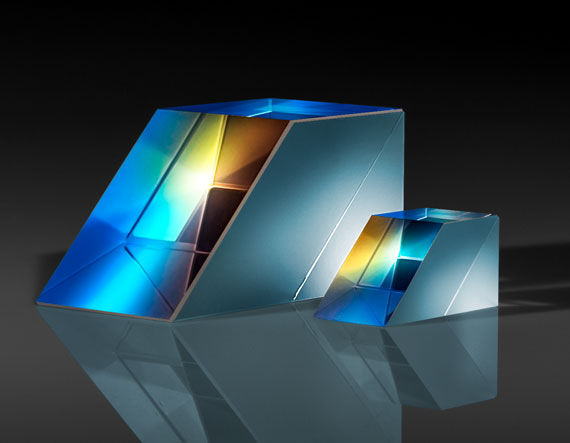

Светоделитель для бокового смещения, рабочий диапазон: 430-670 нм, неполяризующее разделение оптического пучка, смещение лучей: 20 мм Edmund Optics представляет собой прецизионный светоделитель, предназначенный для разделения входящего пучка на отражённый и прошедший каналы с заданным коэффициентом отражения и пропускания. Высокое качество субстрата и покрытий обеспечивает стабильные оптические характеристики и минимальные потери, что важно для ответственных измерительных и лазерных приложений.
Светоделители используются для формирования эталонных и измерительных ветвей в интерферометрах, для организации ответвлений в системах визуализации, а также для суммирования и разделения лазерных пучков. Оптимизированные многослойные диэлектрические покрытия обеспечивают требуемое соотношение отражения/пропускания в заданном спектральном диапазоне и уменьшают уровень паразитных отражений.
Конструкция элемента рассчитана на удобную интеграцию в стандартные держатели и оптические узлы. Точные допуски по диаметру или длине грани и по толщине позволяют легко совмещать светоделители с другой оптикой и обеспечивают воспроизводимое положение пучков. Светоделитель подходит как для лабораторного применения, так и для встраивания в серийные оптические приборы.
Характеристики
- Производитель: Edmund Optics
- Артикул: 47-189
- Тип изделия: Оптический элемент
- Краткое описание: Светоделитель для бокового смещения, рабочий диапазон: 430-670 нм, неполяризующее разделение оптического пучка, смещение лучей: 20 мм
Отрасли применения
- Интерферометрия — разделение пучка на опорный и измерительный каналы
- Лазерные системы — суммирование и разделение лазерных пучков
- Системы машинного зрения — распределение излучения между несколькими датчиками
- Микроскопия — формирование дополнительных каналов наблюдения и регистрации
- Спектроскопия — организация опорного канала и ответвлений
- Оптоволоконные системы — распределение мощности между ветвями
- Научные исследования — экспериментальные оптические схемы с несколькими пучками
