Фильтр, отсекающий ИК излучение, сторона: 20 мм, угол падения: 45°

Описание

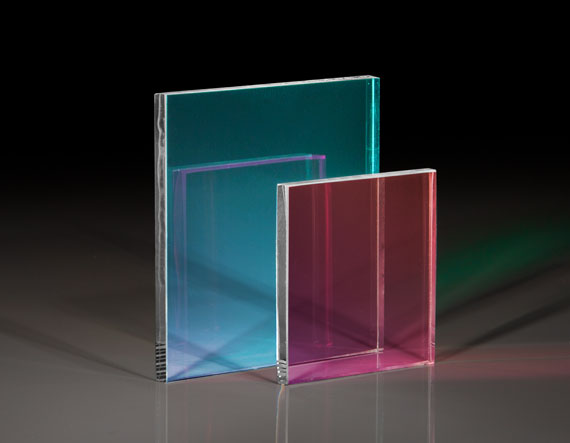

Фильтр 62-628 от Edmund Optics представляет собой отсекающий инфракрасное излучение фильтр (IR cut-off filter) квадратной формы со стороной 20 мм. Устройство предназначено для блокировки инфракрасного излучения и пропускания видимого света при угле падения 45°.

Такие фильтры широко используются в цифровых камерах, системах машинного зрения и микроскопах для предотвращения искажения цветопередачи, вызванного чувствительностью сенсоров к ИК-излучению. Фильтр изготовлен из оптического стекла с нанесённым интерференционным покрытием, которое обеспечивает высокое пропускание в видимой области (400–700 нм) и сильное подавление в ближней ИК-области (700–1100 нм). Покрытие нанесено на одну или обе поверхности и отличается высокой механической прочностью. Фильтр поставляется без оправы и может быть установлен в стандартные держатели для квадратной оптики. Точная геометрия и качество полировки обеспечивают минимальные искажения волнового фронта.

Характеристики

• Тип: отсекающий ИК-фильтр (IR cut-off)
• Размер: 20 x 20 мм
• Угол падения: 45°
• Пропускание: видимый диапазон 400–700 нм
• Подавление: ближний ИК 700–1100 нм
• Материал: оптическое стекло
• Покрытие: интерференционное
• Поставляется без оправы

Отрасли применения

ИК-отсекающий фильтр 62-628 используется в цифровых камерах, системах машинного зрения и микроскопах для защиты сенсора от инфракрасного излучения, которое может вызывать цветовые искажения и снижать контрастность. Он применяется в потребительской электронике, в промышленных камерах контроля качества и в научных приборах. Благодаря квадратной форме и стандартным размерам фильтр легко интегрируется в существующие оптические системы.

Горячие зеркала доступны с углами падения 0° или 45° и идеально подходят для уменьшения нежелательного тепла, вызванного инфракрасным излучением. Многослойное диэлектрическое покрытие пропускает 85 % видимого света и отражает более 90 % NIR и IR, что делает их подходящими для проекционных систем, где накопление тепла может привести к повреждению системы.

Примечание. При использовании мощного освещения рекомендуется принудительное воздушное охлаждение.

Горячие зеркала имеют решающее значение во многих проекционных и осветительных системах, где высокие уровни тепла могут быстро повредить чувствительные компоненты. Горячие зеркала имеют специальное покрытие для пропускания видимого света, отражая при этом NIR, основной фактор выделения тепла. При использовании горячего зеркала уровни нагрева ограничиваются с минимальным влиянием на общую производительность системы.
