Поставщик
|
Edmund Optics |
|
Артикул
|
89-629 |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Длина волны
|
450-10000 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
с серебряным покрытием |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
450 - 10000 |
|
Диапазон длин волн (мкм)
|
0.45 - 10 |
|
Типичный предел плотности энергии
|
0.5 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Right Angle Mirror |
|
Длина гипотенузы (мм)
|
28.3 |
|
Чистая апертура CA (мм)
|
19 x 27.3 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Silver (450-10000nm) |
|
Спецификация покрытия
|
Ravg >98% @ 450 - 2000nmRavg >98% @ 2000 - 10,000nm |
|
Допуск на размер (мм)
|
±0.1 |
|
Длина катетов (мм)
|
20.0 |
|
Качество поверхности
|
60-40 |
|
Подложка
|
N-BK7 |
|
Плоскостность поверхности
|
λ/8 |
Описание

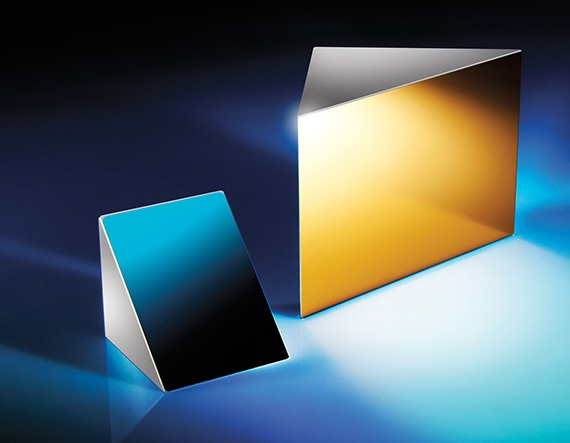

Прямая треугольная зеркальная призма из N-BK7, серебряное покрытие для 450-10000 нм, длина катетов: 20 мм Edmund Optics представляет собой прямую треугольную зеркальную призму, работающую как компактное зеркальное отражающее устройство с фиксированным углом 90°. Серебряное или алюминиевое металлическое покрытие наносится на гипотенузную грань и обеспечивает высокую отражательную способность в широком спектральном диапазоне.
Зеркальные призмы такого типа используются там, где требуются устойчивость покрытия, облегчённая юстировка и удобный монтаж по сравнению с отдельными зеркалами. Подложка из N-BK7 или плавленого кварца обеспечивает хорошее качество волнового фронта и механическую стабильность, а металлическое покрытие расширяет рабочий диапазон длин волн до ближнего инфракрасного или даже среднего ИК диапазона.
Призма легко интегрируется в оптические модули и системы, где важно надёжное отражение под углом 90°: лазерные тракты, системы визуализации, измерительные комплексы и лабораторные стенды. Прямоугольная геометрия облегчает позиционирование и обеспечивает воспроизводимость схемы при серийном внедрении.
Характеристики
- Производитель: Edmund Optics
- Артикул: 89-629
- Наименование: Прямая треугольная зеркальная призма из N-BK7, серебряное покрытие для 450-10000 нм, длина катетов: 20 мм
- Тип изделия: Прямая треугольная призма
Отрасли применения
- Лазерные системы — компактные зеркальные узлы для поворота пучка на 90°
- Системы визуализации — изменение направления оптического тракта
- Микроскопия и эндоскопия — формирование боковых каналов наблюдения
- Приборостроение — зеркальные сборки в спектрометрах и анализаторах
- Лабораторные оптические стенды — универсальные отражающие элементы
- Системы контроля качества — построение компактных оптических трасс
- Научные исследования — конфигурации с многократным отражением
