Поставщик
|
Edmund Optics |
|
Артикул
|
13-424 |
|
Покрытие
|
NIR |
|
Рабочий диапазон
|
720-1080 нм |
|
Особенности
|
широкополосные |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Средняя величина пропускания (%)
|
65 ±5 |
|
Абсолютная передача (%)
|
65 ±10 |
|
Тип
|
Non-Polarizing Beamsplitter |
|
Конструкция
|
Cube |
|
Чистая апертура (%)
|
>90 |
|
Скос
|
Protective bevel as needed |
|
Отклонение луча (угл. Мин.)
|
≤2 |
|
Спецификация покрытия
|
Ravg |
|
Покрытие
|
NIR |
|
Коэффициент отражения / передачи (R / T)
|
30/70 |
|
Диапазон длин волн (нм)
|
720 - 1080 |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Размеры (мм)
|
20.0 x 20.0 x 20.0 ±0.1 |
Описание

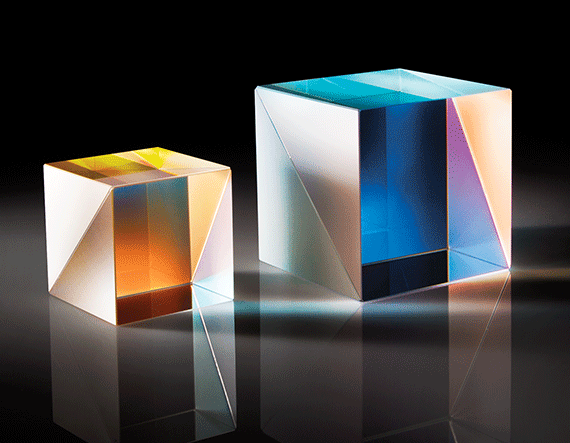

Широкополосный неполяризующий светоделитель в форме куба состоит из двух прямоугольных призм, склеенных по гипотенузной грани, на поверхность которой нанесено специальное делительное покрытие, распределяющее падающее излучение между отражённым и проходящим пучками в заданном соотношении независимо от поляризации входного света. Кубическая геометрия обеспечивает механическую стабильность и удобство юстировки по сравнению с плоскими светоделительными пластинами, поскольку оба выходных пучка формируются строго перпендикулярно друг другу без необходимости учитывать смещение из-за преломления в толстой подложке. Данный светоделитель рассчитан на рабочий диапазон 720–1080 нм, охватывающий часть видимого красного участка спектра и значительную область ближнего инфракрасного излучения, а соотношение отражения к пропусканию составляет 30 к 70 процентам, что делает устройство удобным для схем, где требуется отвести на измерительный или контрольный канал меньшую долю энергии пучка, сохранив основную часть мощности для целевого применения. Сторона куба составляет 20 мм, что соответствует средней апертуре, пригодной для большинства лабораторных и приборных оптических схем.
Характеристики
- Тип: неполяризующий кубический светоделитель
- Сторона куба: 20 мм
- Рабочий диапазон: 720–1080 нм
- Соотношение отражение/пропускание: 30/70
- Независимость раздела пучка от поляризации
- Механически стабильная кубическая конструкция
Отрасли применения
Используется в интерферометрических установках, лазерных измерительных системах, оптоволоконной технике, приборах для когерентной и некогерентной томографии, а также в научных и промышленных оптических схемах, где требуется контролируемое разделение пучка ближнего ИК диапазона на два канала.
Описание семейства продуктов
- Низкая зависимость от поляризации: |Ts-Tp|<6%
- Изготовлен из прямоугольных призм с высокой точностью
- Лицевые поверхности с покрытием BBAR для максимальной эффективности
- Также доступны C-образные светоделители видимого и ближнего ИК-диапазонов
Широкополосные неполяризующие кубические светоделители TECHSPEC® состоят из пары прецизионных высокоточных прямоугольных призм, склеенных вместе с металлическим диэлектрическим покрытием на гипотенузе одной из призм. Низкая поляризационная зависимость металлического диэлектрического гибридного покрытия позволяет передавать и отражать состояния S- и P-поляризации в пределах 6% друг от друга. Эти светоделители являются спектрально плоскими в заданных диапазонах длин волн, уменьшая эффекты, вызванные изменениями угла падения или сходящимися/расходящимися лучами.
