Поставщик
|
Edmund Optics |
|
Артикул
|
45-594 |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Длина волны
|
450-650 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
450 - 650 |
|
Диапазон длин волн (мкм)
|
0.45 - 0.65 |
|
Типичный предел плотности энергии
|
0.2 J/cm2 @ 532nm, 10ns |
|
Тип
|
Right Angle Mirror |
|
Длина гипотенузы (мм)
|
28.3 |
|
Чистая апертура CA (мм)
|
19 x 27.3 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Enhanced Aluminum (450-650nm) |
|
Спецификация покрытия
|
Ravg >95% @ 450 - 650nm |
|
Допуск на размер (мм)
|
±0.1 |
|
Длина катетов (мм)
|
20.0 |
|
Качество поверхности
|
60-40 |
|
Подложка
|
N-BK7 |
|
Плоскостность поверхности
|
λ/8 |
Описание
Призма 45-594 представляет собой прямоугольную треугольную зеркальную призму из стекла N‑BK7 с длиной катетов 20 мм и гипотенузой около 28 мм. Гипотенуза покрыта усиленным алюминиевым покрытием, оптимизированным для диапазона 450–650 нм и обеспечивающим высокое отражение в видимом спектре. Такая конфигурация позволяет использовать призму как зеркальный элемент, отражающий луч под углом 90° при проходе через катет и отражении от гипотенузы, обеспечивая при этом высокую стабильность угла и минимальные оптические искажения. Материал N‑BK7 обеспечивает хорошую прозрачность в видимом диапазоне и даёт возможность использовать призму как для отражения, так и для комбинации с другими призмами в схемах смещения луча. Качество поверхности и допуск на углы делают этот элемент пригодным для ответственных задач выравнивания, перенаправления лучей и формирования сложных геометрий оптического тракта.Характеристики
- Тип: прямая треугольная призма‑зеркало.
- Материал: стекло N‑BK7.
- Длина катетов: 20 мм.
- Покрытие: усиленный алюминий на гипотенузе, диапазон 450–650 нм.
- Среднее отражение: высокое (>95 % в видимом диапазоне).
- Качество поверхности: около 40‑20 scratch‑dig.
Отрасли применения
- Лабораторная оптика: перенаправление лучей, построение перископов и сложных ходов луча.
- Системы выравнивания: точное отражение под 90° для юстировки оптических трактов.
- Машинное зрение и визуализация: компактные отражающие узлы в блоках камер и проекторов.
- Учебные стенды: демонстрация свойств призм и зеркальных покрытий.
Описание семейства продуктов
- Отражает свет под углом 90 °.
- Идеально подходит для выравнивания системы.
- Улучшенные покрытия из алюминия, защищенного золота и защищенного серебра

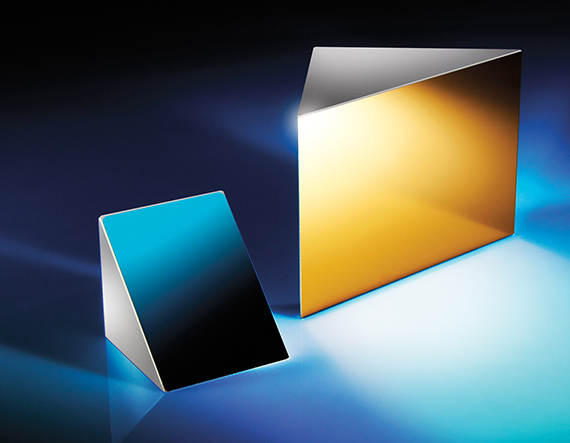

Зеркала TECHSPEC® Right Angle доступны с улучшенным алюминиевым, защищенным золотым или защищенным серебряным покрытием. Зеркала с прямым углом отражают падающий свет под углом 90°, легко монтируются и имеют решающее значение во многих оптических системах. Эти зеркала идеально подходят для приложений, требующих точного выравнивания и высокой производительности.
