Поставщик
|
Edmund Optics |
|
Артикул
|
14-804 |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Материал
|
CaF2 (фторид кальция) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø20 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
75.8 |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Диапазон длин волн (мкм)
|
0.25 - 0.7 |
|
Типичный предел плотности энергии
|
3 J/cm2 @ 355nm, 10ns5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Защитное окно |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Коэффициент Пуассона
|
0.26 |
|
Твердость по Кнупу (кг / мм2)
|
158.3 |
|
Индекс преломления nd
|
1.434 |
|
Плотность (г / см3)
|
3.18 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
18.85 |
|
Спецификация покрытия
|
Rabs ≤1.0% @ 350 - 450nmRavg ≤1.5% @ 250 - 700nm |
|
Покрытие
|
UV-VIS (250-700nm) |
|
Толщина (мм)
|
2.00 ±0.1 |
|
Диаметр (мм)
|
20.00 +0.0/-0.1 |
|
Чистая апертура (%)
|
90 |
|
Ориентация оси
|
Random |
|
Число Аббе (vd)
|
94.99 |
Описание

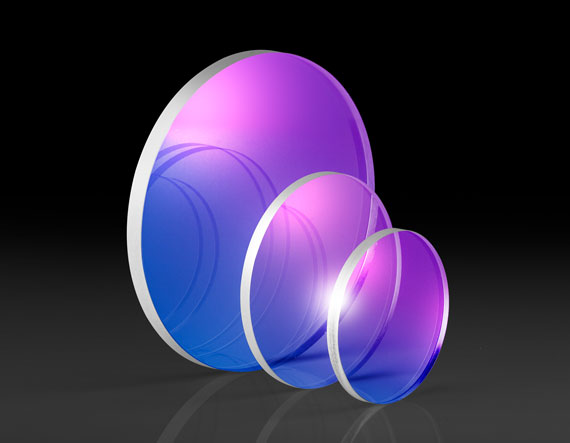

Оптическое окно CaF2, Ø20 мм, покрытие 250–700 нм применяется как специализированный элемент фотонной системы, рассчитанный на повторяемую настройку и длительную работу. Ключевая конфигурация включает подложка из фторида кальция; диаметр 20 мм; просветляющее покрытие для ультрафиолетового и видимого диапазона 250–700 нм; низкая дисперсия и широкий собственный диапазон прозрачности CaF2. Такой набор параметров определяет совместимость, рабочий масштаб и место позиции 14-804 в оптической схеме. Плоскопараллельное окно защищает внутренний объем прибора, не выполняя намеренного фокусирования для 14-804. Качество поверхности, плоскостность, материал и покрытие определяют вносимые потери, искажение волнового фронта и допустимые условия эксплуатации для 14-804. Обозначение 14-804 однозначно связывает эту конфигурацию с приведенными параметрами.
При проектировании системы с Оптическое окно CaF2, Ø20 мм, покрытие 250–700 нм важно оценивать не только номинальные размеры, но и интерфейсы соседних компонентов, доступ для регулировки, тепловой режим и ожидаемую механическую нагрузку именно для исполнения 14-804. Для позиции 14-804 полезно заранее определить базовую плоскость, направление оптической оси и порядок сборки: это снижает время юстировки и помогает сохранить повторяемость после обслуживания. Если компонент относится к архивной, восстановленной или модельной линейке, перед закупкой следует сверить актуальный чертеж, комплектность и статус поставки у производителя.
Характеристики
- Подложка из фторида кальция
- Диаметр 20 мм
- Просветляющее покрытие для ультрафиолетового и видимого диапазона 250–700 нм
- Низкая дисперсия и широкий собственный диапазон прозрачности CaF2
- Производитель: Edmund Optics
- Обозначение для заказа: 14-804
Особенности выбора и интеграции
Конфигурацию 14-804 следует сопоставить с требованиями конкретного проекта по габаритам, спектральному диапазону, точности позиционирования и условиям окружающей среды. Перед вводом в эксплуатацию 14-804 рекомендуется проверить чистоту сопрягаемых поверхностей, надежность фиксации и отсутствие механического натяга. Для комплектации 14-804 дополнительно контролируют загрязнение рабочих зон, а при наличии электроники — питание, драйверы, охлаждение и совместимость программного обеспечения. Технические значения 14-804, критичные для безопасности или метрологической аттестации, подтверждают по действующему паспорту производителя.
Отрасли применения
- Лазерное приборостроение: УФ-спектроскопия, герметичные оптические порты, лазерные приборы, флуоресцентные установки и защита чувствительной оптики.
- Вакуумная техника: УФ-спектроскопия, герметичные оптические порты, лазерные приборы, флуоресцентные установки и защита чувствительной оптики.
- Спектроскопия: УФ-спектроскопия, герметичные оптические порты, лазерные приборы, флуоресцентные установки и защита чувствительной оптики.
- Тепловизионные и уф-системы: УФ-спектроскопия, герметичные оптические порты, лазерные приборы, флуоресцентные установки и защита чувствительной оптики.
- Датчики: УФ-спектроскопия, герметичные оптические порты, лазерные приборы, флуоресцентные установки и защита чувствительной оптики.
Описание семейства продуктов
- Фторид кальция с низкой абсорбцией и высоким коэффициентом пропускания УФ-излучения
- Идеально подходит для применений в диапазоне от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах из-за его высокого пропускания от 200 нм до 7 мкм. Его низкое поглощение и высокий порог повреждения делают его популярным выбором для эксимерной лазерной оптики. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твердость по Кнупу фтористого кальция составляет 158,3. Окна TECHSPEC® из фторида кальция (CaF2), изготовленные из вакуумного фторида кальция класса УФ, обычно используются в тепловизионных системах с криогенным охлаждением.
