Поставщик
|
Edmund Optics |
|
Артикул
|
63-207 |
|
Материал
|
CaF2 |
|
Покрытие
|
Uncoated |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø20 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Exempt |
|
Модуль Юнга (ГПа)
|
75.8 |
|
Диапазон длин волн (нм)
|
200 - 7000 |
|
Диапазон длин волн (мкм)
|
0.2 - 7 |
|
Тип
|
Защитное окно |
|
Допуск по толщине (мм)
|
±0.1 |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Коэффициент Пуассона
|
0.26 |
|
Параллельность (угл. мин)
|
<1 |
|
Твердость по Кнупу (кг / мм2)
|
158.3 |
|
Индекс преломления nd
|
1.434 |
|
Плотность (г / см3)
|
3.18 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
18.85 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
2.00 |
|
Диаметр (мм)
|
20.00 +0.0/-0.1 |
|
Чистая апертура (%)
|
90 |
|
Ориентация оси
|
Random |
|
Число Аббе (vd)
|
94.99 |
Описание

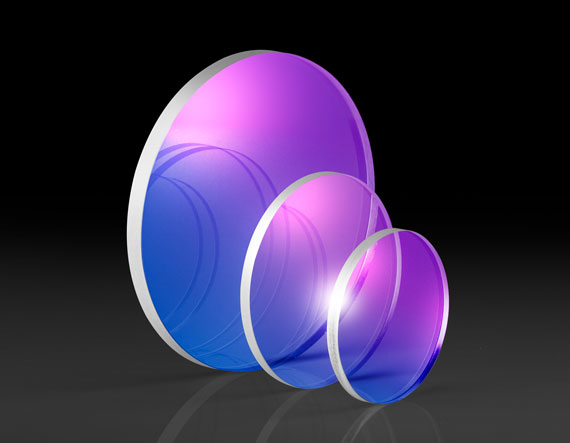

Оптическое окно 63-207 от Edmund Optics (серия TECHSPEC) изготовлено из фторида кальция (CaF₂) вакуумного УФ-класса и имеет диаметр 20 мм при толщине 2 мм. Окно предназначено для работы в широком спектральном диапазоне от 200 до 7000 нм. Фторид кальция обладает низким показателем преломления, что обеспечивает высокое пропускание без просветляющего покрытия. Окно не имеет покрытия, что делает его универсальным для работы в широком спектре, включая УФ, видимую и ИК области. CaF₂ химически стоек и обладает низким тепловым расширением, что обеспечивает стабильность характеристик при изменении температуры. Окно может использоваться в качестве защитного элемента, герметизирующего окна или подложки для оптических покрытий. Оно поставляется без оправы и совместимо со стандартными держателями для оптики диаметром 20 мм. Высокое качество полировки гарантирует низкое рассеяние и точные оптические характеристики. Окно также имеет высокую лучевую стойкость, что позволяет использовать его с лазерами средней мощности.
Характеристики
- Тип: оптическое окно
- Материал: фторид кальция (CaF₂) вакуумного УФ-класса
- Диаметр: 20,00 +0,0/-0,1 мм
- Толщина: 2,00 мм
- Спектральный диапазон: 200–7000 нм
- Без покрытия
- Световая апертура: 18,00 мм (90%)
- Низкий показатель преломления
- Химическая стойкость
- Поставляется без оправы
Отрасли применения
Окно 63-207 используется в оптических системах широкого спектрального диапазона, включая УФ, видимую и ИК области. Оно применяется в спектрометрах, флуоресцентных микроскопах, лазерных модулях и системах визуализации. Благодаря отсутствию покрытия окно эффективно работает с широкополосными источниками, включая эксимерные лазеры, гармоники Nd:YAG и тепловые излучатели. В научных исследованиях оно востребовано в экспериментах по оптике, спектроскопии и фотохимии. Промышленные применения включают датчики, аналитические приборы и системы контроля, где требуется надёжная защита оптики в широком спектре.
Описание семейства продуктов
- Фторид кальция с низкой абсорбцией и высоким коэффициентом пропускания УФ-излучения
- Идеально подходит для применений в диапазоне от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах из-за его высокого пропускания от 200 нм до 7 мкм. Его низкое поглощение и высокий порог повреждения делают его популярным выбором для эксимерной лазерной оптики. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твердость по Кнупу фтористого кальция составляет 158,3. Окна TECHSPEC® из фторида кальция (CaF2), изготовленные из вакуумного фторида кальция класса УФ, обычно используются в тепловизионных системах с криогенным охлаждением.
