Ахроматическая линза с покрытием YAG-BBAR (500 - 1100 нм), диаметр: 20 мм, фокусное расстояние: 40 мм

Описание

Ахроматическая линза диаметром 20 мм с фокусным расстоянием 40 мм и покрытием YAG‑BBAR для диапазона 500–1100 нм предназначена для минимизации хроматических и сферических аберраций в видимом и ближнем ИК‑диапазоне. Покрытие YAG‑BBAR оптимизировано для работы с Nd:YAG‑лазерами (1064 нм) и их гармониками, а также с широким спектром источников в видимом диапазоне. Ахроматический дублет из двух склеенных стеклянных элементов обеспечивает фокусировку двух длин волн в одной плоскости и снижает хроматическую разфокусировку для остального диапазона.

Диаметр 20 мм и фокусное расстояние 40 мм делают линзу относительно светосильной и удобной для компактных систем визуализации, лазерных трактов и измерительных приборов. Покрытие BBAR уменьшает отражение на поверхностях линзы, повышая пропускную способность и снижая потери энергии, что особенно важно в лазерных системах и чувствительных измерительных устройствах.

Характеристики

Линза 11‑357 имеет диаметр 20 мм, эффективное фокусное расстояние 40 мм и ахроматическую конструкцию, обычно из стекол N‑BAF10/N‑SF5 или аналогичных, подобранных для коррекции аберраций. Покрытие YAG‑BBAR обеспечивает среднее отражение менее 0,7–1% на поверхность в диапазоне 500–1100 нм, оптимизируя работу для Nd:YAG‑лазеров и видимых источников.

Качество поверхности и геометрия линзы соответствуют требованиям прецизионной оптики: низкий уровень сферических аберраций, хорошая центровка и минимальная клиновидность. Диаметр 20 мм совместим со стандартными оправами для линз и объективных модулей. Ахроматическая конструкция обеспечивает малые размеры пятна и высокую резкость в широком спектральном диапазоне.

Отрасли применения

Ахроматы с покрытием YAG‑BBAR используются в лазерных системах на 1064 нм, в визуизационных и измерительных приборах, где требуется высокая резкость и минимизация цветовых артефактов. Они применяются в системах технического зрения, спектрометрии, фотометрии и других научных установках, работающих в диапазоне 500–1100 нм.

В промышленности такие линзы используются в лазерных станках для обработки материалов, в диагностических системах и системах контроля качества. Покрытие BBAR и ахроматическая конструкция обеспечивают высокую эффективность и стабильность работы с Nd:YAG‑лазерами и другими источниками в указанном диапазоне.

Описание семейства продуктов

• Оптимизировано для абсолютной отражательной способности <0,25% при 532 нм и 1064 нм
• Отличная широкополосная передача от 500 до 1100 нм
• Недорогая альтернатива фокусирующим дуплетам с воздушным пространством

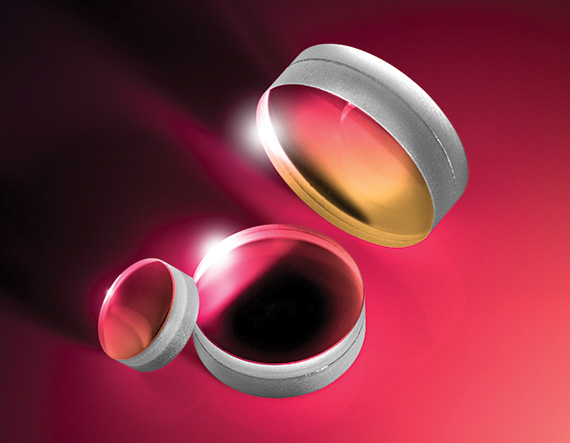

Ахроматические линзы с покрытием TECHSPEC® YAG-BBAR состоят из двух оптических компонентов, склеенных вместе и образующих дублет, который идеально подходит для коррекции осевых сферических и хроматических аберраций. Эти ахроматы имеют широкополосное антибликовое покрытие с превосходной передачей в диапазоне 500–1100 нм и оптимизированы для абсолютного коэффициента отражения менее 0,25% при 532 и 1064 нм. Наши ахроматические линзы с покрытием TECHSPEC YAG-BBAR специально разработаны для минимизации размера пятна при полихроматическом освещении в рекомендуемом диапазоне длин волн, но также могут использоваться для фокусировки лазеров Nd:YAG, особенно лазеров с направляющим лучом.
