Поставщик
|
Edmund Optics |
|
Артикул
|
15-891 |
|
Тип линз
|
конденсорные, асферические |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4451 |
|
Диаметр
|
20 мм |
|
Edge Thickness ET (mm)
|
2.3 |
|
Centering (arcmin)
|
≤30 |
|
Bevel
|
Protective bevel as needed |
|
f/#
|
0.88 |
|
Diameter of Asphere (mm)
|
20.0 |
|
Radius R2 (mm)
|
117.5 |
|
Shape of Back Surface
|
Convex |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Conjugate Distance
|
Infinite |
|
Focal Length Specification Wavelength (nm)
|
587.6 |
|
RoHS
|
Compliant |
|
Surface Quality
|
80-50 (typical) |
|
Clear Aperture CA (mm)
|
16.00 |
|
Substrate
|
Liba2000+ |
|
Coating Specification
|
Ravg ≤0.5% @ 600 - 1050nm |
|
Coating
|
NIR I (600-1050nm) |
|
Center Thickness CT (mm)
|
8.30 ±0.50 |
|
Focal Length Tolerance (%)
|
±7 |
|
Back Focal Length BFL (mm)
|
12.35 |
|
Numerical Aperture NA
|
0.57 |
|
Effective Focal Length EFL (mm)
|
17.50 @ 587.6nm |
|
Diameter (mm)
|
20.00 +0.1/-0.3 |
Описание

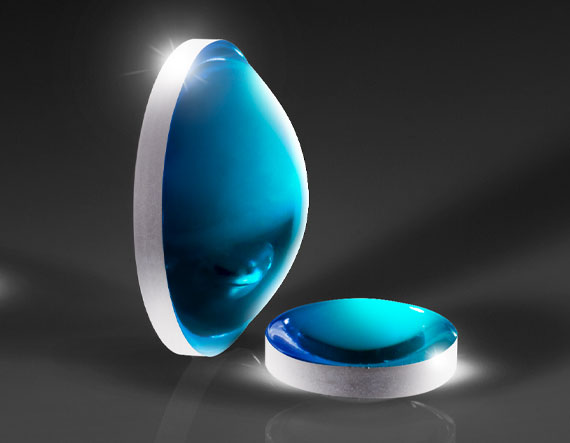

Литая асферическая конденсорная линза диаметром 20 мм и фокусным расстоянием 17,5 мм с покрытием для диапазона 600-1050 нм предназначена для работы в красной и ближней ИК области. Асферическая геометрия поверхности уменьшает сферические аберрации и позволяет формировать интенсивный пучок с однородным распределением освещенности, что важно для систем освещения и визуализации в красной и ИК части спектра. Литая технология изготовления снижает стоимость при сохранении повторяемости параметров.
Диапазон покрытия 600-1050 нм делает линзу подходящей для работы с светодиодами и лазерами около 660, 808, 940 и 1064 нм. Диаметр 20 мм и фокусное расстояние 17,5 мм обеспечивают светосильный элемент при умеренной рабочей дистанции, что удобно для систем машинного зрения, осветительных трактов и измерительных комплексов, работающих в красной и ближней ИК области.
Характеристики
Асферическая поверхность формируется методом литья с высокой точностью, что позволяет контролировать профили луча и минимизировать сферические аберрации. Антиотражающее покрытие для 600-1050 нм снижает отражение и повышает пропускание, уменьшая потери мощности на поверхностях линзы. Фокусное расстояние 17,5 мм выдерживается с допуском, позволяющим рассчитывать положение фокуса относительно источника и объекта.
Диаметр 20 мм даёт достаточную апертуру для работы с типичными световыми потоками осветительных систем в красной и ИК области. Линза изготовлена из оптического стекла с хорошей прозрачностью в рассматриваемом диапазоне, а конструкция рассчитана на монтаж в стандартные оправы и держатели. Литая технология обеспечивает экономичное производство серийных осветительных элементов.
Отрасли применения
Асферические конденсорные линзы с покрытием для 600-1050 нм применяются в системах машинного зрения, осветительных модулях и визуализирующих комплексах, работающих в красной и ближней ИК области, а также в лазерных установках обработки и измерения. Конкретно линза 20 мм / 17,5 мм удобна для построения компактных осветительных блоков и фокусирующих узлов для диодных и твердотельных лазеров.
Благодаря сочетанию асферической геометрии и оптимизации под ИК диапазон линза востребована в промышленных системах контроля качества, научных исследованиях и прототипах оптических приборов для работы в красной и ближней ИК области.
Описание семейства продуктов
- Закаленные для повышенной прочности
- Высокие числовые апертуры
- Идеально подходят для применения в освещении
Литые асферические конденсорные линзы прессуются, закаляются и отжигаются для соответствия точным оптическим и механическим характеристикам. Процесс закалки повышает прочность линз, делая их менее восприимчивыми к тепловому удару и царапинам, чем традиционно полированные линзы. Эти литые асферические конденсорные линзы шлифуются и полируются на второй поверхности, что повышает общую точность линз. Литые асферические конденсорные линзы идеально подходят для широкого спектра применений в освещении и обнаружении, включая биотехнологические приборы, такие как ДНК-секвенаторы и платформы для тестирования полимеразной цепной реакции (ПЦР).
