Поставщик
|
Edmund Optics |
|
Артикул
|
18-939 |
|
Диаметр
|
20 мм |
|
Polarization Efficiency (%)
|
99.83 @ 400 - 760nm 99.63 @ 761 - 2200nm |
|
Type
|
Linear Polarizer |
|
RoHS
|
Compliant |
|
Note
|
Protective Film on Both Sides |
|
Transmission, Crossed (%)
|
0.02 @ 400 - 760nm 0.11 @ 761 - 2200nm |
|
Transmission, Single (%)
|
29 @ 400 - 760nm 39 @ 761 - 2200nm |
|
Operating Temperature (°C)
|
-55 to +85 (3 hours) |
|
Substrate
|
Polymer Film on TAC |
|
Construction
|
Polarizing Film |
|
Extinction Ratio
|
400:1 (Average @ 800 - 2200nm) |
|
Transmission (%)
|
Single: 29 (400 - 760 nm), 39 (761 - 2200nm) Crossed: 0.02 (400 - 760nm), 0.11 (761 - 2200nm) |
|
Coating
|
Uncoated |
|
Thickness Tolerance (mm)
|
±0.1 |
|
Thickness (mm)
|
0.50 |
|
Dimensional Tolerance (mm)
|
±0.25 |
|
Diameter (mm)
|
20.00 |
|
Wavelength Range (nm)
|
400 - 2200 |
Описание
Линейный пленочный поляризатор представляет собой тонкоплёночный оптический элемент, пропускающий преимущественно свет с определённой ориентацией плоскости колебаний электрического поля и подавляющий ортогональную составляющую за счёт селективного поглощения или дихроизма материала плёнки, встроенного между защитными подложками. Такая конструкция отличается компактностью, малым весом и широкой рабочей апертурой по сравнению с призменными поляризаторами, хотя обычно уступает им по степени поляризации и лучевой стойкости при работе с мощным лазерным излучением. Широкий рабочий диапазон от видимого до среднего инфракрасного света делает элемент универсальным решением для многих оптических схем без необходимости подбора под конкретную длину волны, что упрощает интеграцию поляризатора в многоцелевые измерительные и исследовательские установки. Простота установки и относительно невысокая чувствительность к углу падения делают такой поляризатор удобным элементом для быстрой сборки оптических трактов.
Характеристики
- Тип: линейный поляризатор плёночного типа
- Диаметр: 20 мм
- Рабочий диапазон: 400–2200 нм
- Компактная тонкоплёночная конструкция
Отрасли применения
Поляризатор применяется в поляризационной микроскопии, фотографии, лазерных измерительных системах, оптических коммуникациях и научных экспериментах, где требуется управление и анализ состояния поляризации света в широком спектральном диапазоне. Также поляризаторы данного типа используются в приборах для исследования напряжений в прозрачных материалах и в оптических датчиках, чувствительных к состоянию поляризации.
Описание семейства продуктов
- Идеально подходит для приложений с поляризацией NIR
- >Коэффициент экстинкции 400:1 в диапазоне 800–2200 нм
- Высокая эффективность во всем диапазоне длин волн
- Прочная полимерная подложка

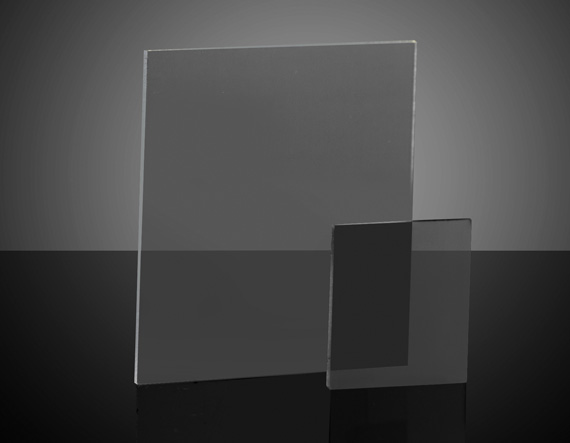

Линейная поляризационная пленка ближнего инфракрасного диапазона (NIR) состоит из прочной полимерной подложки и идеально подходит для приложений визуализации в диапазоне от видимого до NIR (400–2200 нм). Эта поляризационная полимерная пленка отличается превосходным средним коэффициентом пропускания 39% с эффективностью поляризации более 99,6% для падающего случайно поляризованного света в диапазоне от 760 до 2200 нм. Доступны несколько прямоугольных размеров для размещения источников света, которые варьируются от маломощных лазеров NIR с малым диаметром луча до более крупных светодиодных световых лучей. Линейная поляризационная пленка ближнего инфракрасного диапазона (БИК) используется в промышленной визуализации и лабораторных приложениях, например, для ослабления интенсивности лазеров и светодиодов ближнего ИК-излучения с низкой выходной мощностью или для уменьшения бликов на изображениях, записанных с помощью фотодетекторов ближнего ИК-диапазона. Ось поляризации указана на защитной оболочке поляризационной полимерной пленки.
Примечание. Снимите защитную маску перед первым использованием.
