Поставщик
|
Edmund Optics |
|
Артикул
|
37-425 |
|
Тип линз
|
асферические |
|
Покрытие
|
без покрытия |
|
Покрытие
|
без покрытия |
|
Диаметр
|
20 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
380 - 2500 |
|
Форма задней поверхности
|
Plano |
|
f / #
|
1.00 |
|
Скос
|
Protective bevel as needed |
|
Толщина кромки ET (мм)
|
7.23 |
|
Качество поверхности
|
40-20 |
|
Отклонение от асферической поверхности (мкм СКЗ)
|
0.25 |
|
Чистая апертура CA (мм)
|
18.00 |
|
Подложка
|
N-SF5 |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
11.20 ±0.10 |
|
Заднее фокусное расстояние BFL (мм)
|
13.31 |
|
Числовая апертура NA
|
0.50 |
|
Эффективное фокусное расстояние EFL (мм)
|
20.00 @ 587.6nm |
|
Диаметр (мм)
|
20.00 +0.00/-0.025 |
Описание
Высокоточная асферическая линза 37-425 компании Edmund Optics изготовлена путём индивидуальной шлифовки и полировки асферической поверхности (в отличие от молдованных асферических линз серии LightPath®), что обеспечивает более высокую точность формы поверхности и более крупный диаметр, недостижимые методом прецизионного литья. Диаметр линзы — 20 мм, числовая апертура — 0,50, покрытие отсутствует.
Отсутствие покрытия делает линзу универсальной для широкого спектрального диапазона материала подложки и пригодной для применений с высокой плотностью мощности излучения, а также для случаев, когда заказчик планирует нанести собственное специализированное покрытие под конкретную рабочую длину волны.
Высокая числовая апертура (0,50) при индивидуально полированной асферической поверхности обеспечивает дифракционно-ограниченную фокусировку или коллимацию пучка без сферической аберрации, что востребовано в прецизионных лазерных системах, конфокальной микроскопии и оптических измерительных приборах высокого класса точности.
Характеристики
- Артикул: 37-425; производитель: Edmund Optics
- Тип: высокоточная асферическая линза (индивидуальная полировка)
- Диаметр: 20 мм
- Числовая апертура (NA): 0,50
- Покрытие: отсутствует (uncoated)
- Материал: оптическое стекло/кварц (уточняется по каталогу)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Конфокальная микроскопия высокого класса точности
- Прецизионные лазерные и измерительные системы
Описание семейства продуктов
- СКО 0,25 мкм погрешности асферического рисунка

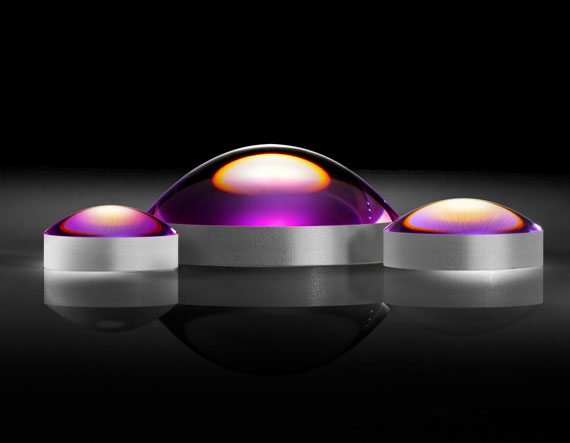

Высокоточные асферические линзы TECHSPEC® представляют собой полированные с ЧПУ асферические линзы со среднеквадратичной погрешностью асферической фигуры 0,25 мкм. Прецизионная ошибка асферической фигуры делает эти линзы идеальными для приложений, требующих коррекции сферической аберрации, включая приложения для обработки изображений и лазерной фокусировки. Эти асферические линзы также можно использовать для замены нескольких сферических элементов в оптических узлах для снижения веса и стоимости. Доступны высокоточные асферические линзы TECHSPEC диаметром от 10 до 50 мм и высокой числовой апертурой для максимального пропускания света.
