Поставщик
|
Edmund Optics |
|
Артикул
|
47-804 |
|
Покрытие
|
UV-VIS & Aluminized |
|
Длина волны
|
250-700 нм |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532 & 1064nm, 10nsLegs: 3 J/cm2 @ 355nm, 10ns; 5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
Fused Silica |
|
Допуск пирамиды (угл. мин)
|
±1 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
+0.0/-0.1 |
|
Спецификация покрытия
|
Legs: Rabs ≤1.0% @ 350 - 450nm, Ravg ≤1.5% @ 250 - 700nmHypotenuse: Ravg >85% @ 400 - 700nm w/Black Overpaint |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±40 |
|
Покрытие
|
UV-VIS & Aluminized |
|
Длина гипотенузы (мм)
|
28.3 |
|
Длина катетов (мм)
|
20.0 |
Описание

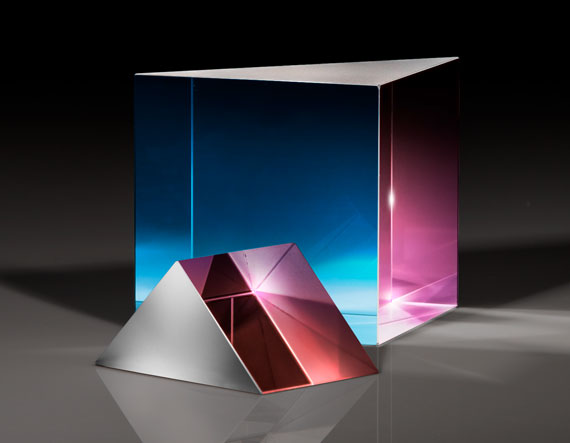

EO-47-804 — прямая треугольная зеркальная призма из материала плавленый кварц с исполнением жесткие допуски, покрытием алюминиевое покрытие 250-700 нм и длиной катетов 20 мм. Такие призмы применяются для изменения направления луча на 90 градусов, построения компактных отражательных узлов и интеграции в системы, где важно совместить стабильную геометрию отражения с малым количеством отдельных зеркальных компонентов.
Модель EO-47-804 подходит для лазерных и визуализационных систем, лабораторных стендов, спектральных установок и инженерных оптических модулей, где размер 20 мм должен быть согласован с габаритами механики и апертурой пучка. Сочетание материала плавленый кварц и покрытия алюминиевое покрытие 250-700 нм делает изделие удобным для задач, где важны спектральная совместимость, отражательная эффективность и аккуратная интеграция в отражательный тракт.
Характеристики
- Тип изделия: прямая треугольная зеркальная призма
- Материал: плавленый кварц
- Исполнение: жесткие допуски
- Покрытие: алюминиевое покрытие 250-700 нм
- Длина катетов: 20 мм
- Назначение: отклонение и перенаправление пучка
- Подходит для отражательных оптических схем
- Используется в НИОКР и прикладной фотонике
Отрасли применения
- Лазерные и визуализационные системы
- Отражательные оптические тракты
- НИОКР и лабораторные стенды
- Спектральные и инженерные модули
- Перенаправление луча на 90 градусов
- Прикладная фотоника
