Поставщик
|
Edmund Optics |
|
Артикул
|
32-548 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Длина волны
|
400-2000 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
алюминиевое |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Типичный предел плотности энергии
|
Hypotenuse: 0.3 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/8 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
+0/-0.1 |
|
Спецификация покрытия
|
Hypotenuse: Ravg >85% @ 400 - 700nm, Ravg >90% @ 400 - 2000nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±15 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Длина гипотенузы (мм)
|
28.3 |
|
Длина катетов (мм)
|
20.0 |
Описание

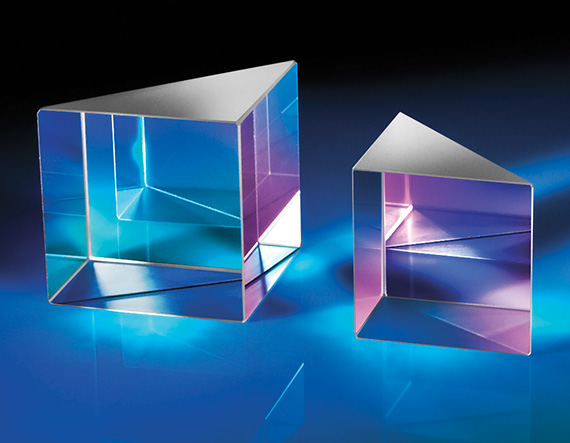

Прямая треугольная призма Edmund Optics 32-548 изготовлена из стекла N-BK7 и имеет длину катетов 20 мм. Жесткие допуски изготовления позволяют использовать компонент в прецизионных системах перенаправления изображения и лазерного пучка. Алюминиевое покрытие, рассчитанное на диапазон 400–2000 нм, нанесено на рабочую отражающую поверхность и обеспечивает широкополосное отражение от видимой до ближней инфракрасной области.
Прямоугольная призма может изменять направление луча на 90° либо разворачивать изображение в зависимости от ориентации и используемых граней. В отличие от обычного плоского зеркала, монолитная призма обеспечивает фиксированную геометрию поверхностей и может быть удобнее при построении компактного сложенного тракта. Алюминиевое покрытие позволяет работать в ситуациях, где полное внутреннее отражение невозможно из-за геометрии, окружающей среды или требуемого диапазона углов.
N-BK7 является распространенным оптическим стеклом с хорошей однородностью и стабильными характеристиками в видимом и ближнем ИК-диапазонах. При прохождении света через входную и выходную грани необходимо учитывать отражательные потери и хроматическую дисперсию. Если призма используется только как отражатель с внешним падением на металлизированную поверхность, основное значение имеют качество покрытия и плоскостность рабочей грани.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 32-548.
- Тип: прямая треугольная отражающая призма.
- Материал: N-BK7.
- Длина катетов: 20 мм.
- Класс изготовления: жесткие геометрические допуски.
- Покрытие: алюминиевое отражающее.
- Рабочий диапазон покрытия: 400–2000 нм.
- Основная функция: поворот пучка или изображения.
Особенности интеграции
Призму базируют по непокрытым механическим поверхностям, не создавая давления на рабочую грань. Приклеивание выполняют материалом с контролируемой усадкой. Для сохранения точности необходимо исключить перекос и температурное напряжение. Алюминиевое покрытие защищают от абразивной очистки. Если через призму проходит сходящийся пучок, в расчет включают толщину стекла и возникающие аберрации.
Отрасли применения
- Перископические и сложенные оптические системы.
- Лазерные измерительные приборы.
- Машинное зрение с ограниченным монтажным пространством.
- Телескопы, визиры и наблюдательные устройства.
- Спектроскопические установки.
- Интерферометрия и метрология.
- Прототипирование компактных оптических модулей.
Описание семейства продуктов
- Отклонение луча на 90°
- Изображение для левшей
- Низкий допуск на угловые секунды
- Доступны дополнительные параметры прямоугольной призмы
Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Прямоугольные призмы TECHSPEC® N-BK7 с высоким допуском имеют малый допуск на угловую секунду и изготовлены из прецизионного N-BK7 для использования в различных приложениях с видимым светом.
