Поставщик
|
Edmund Optics |
|
Артикул
|
31-390-000 |
|
Покрытие
|
без покрытия |
|
Кол-во поверхностей
|
1 |
|
Твердость по Кнупу (кг / мм2)
|
522.00 |
|
Параллельность (угл. мин)
|
≤3 |
|
Коэффициент Пуассона
|
0.16 |
|
Толщина (мм)
|
38.10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Качество поверхности
|
60-40 |
|
Допуск толщины (дюймы)
|
±0.10 |
|
Тип
|
Interferometry |
|
Диапазон длин волн (нм)
|
200 - 2200 |
|
Модуль Юнга (ГПа)
|
73 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Индекс преломления nd
|
1.458 |
|
Плотность (г / см3)
|
2.2 |
|
Конструкция
|
Single Surface |
|
Цвет
|
Clear |
|
Толщина (дюймы)
|
1.50 |
|
Допуск диаметра (дюймы)
|
+0.0/-0.02 |
|
Диаметр (дюймы)
|
8.00 |
|
Диаметр (мм)
|
203.20 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
0.52 |
|
Покрытие
|
Uncoated |
|
Число Аббе (vd)
|
67.7 |
|
Плоскостность поверхности
|
λ/10 |
Описание
Эталон плоскостности: оптическая пластинка, одна поверхность, плавленый кварц, Ø203,2 мм, плоскостность λ/10. Оптическая пластинка из плавленого кварца служит эталоном для интерференционного контроля плоскостности. Одна рабочая поверхность с плоскостностью λ/10 используется для сопоставления с исследуемой плоскостью; по интерференционной картине выявляют отклонения формы. Большой диаметр 203,2 мм позволяет проверять крупноформатные детали.
При интеграции в установку сопоставляют оптические и механические параметры с требованиями всей схемы: рабочий спектр, апертуру, фокусное расстояние, геометрию пучка, тип разъема и условия эксплуатации. Монтаж выполняют в чистой зоне без перекоса и чрезмерного усилия. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.
Соблюдение расчетного режима помогает сохранять стабильность характеристик и повторяемость результата. Для лазерных и волоконных систем дополнительно контролируют мощность, радиус изгиба, чистоту коннекторов и требования безопасности.
Характеристики
- Артикул: 31-390-000
- Производитель: Edmund Optics
- Наименование: Эталон плоскостности: оптическая пластинка, одна поверхность, плавленый кварц, Ø203,2 мм, плоскостность λ/10
- Монтаж: совместимая оптическая, волоконная или механическая система
- Эксплуатация: защита оптики, волоконных торцов и разъемов от загрязнений
Отрасли применения
Изделие используется в метрологических лабораториях, контроле качества зеркал и окон, изготовлении оптики и интерферометрических измерениях. Конкретная конфигурация определяется задачей, параметрами источника и характеристиками сопрягаемых компонентов.
Описание семейства продуктов
- Размеры: от ½ до 12 дюймов в диаметре.
- Каждая плоскость λ/20 размером 75 мм и более включает сертификат калибровки.
- Доступно со стандартными металлическими зеркальными покрытиями: зеркала λ/10 и λ/20

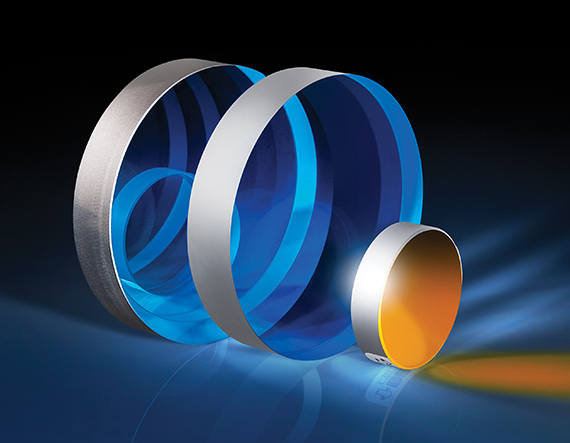

Оптические пластины используются в качестве эталона (тестовой пластины), с которым можно сравнить плоскостность неизвестной поверхности. Каждая деталь тщательно полируется нашими мастерами-оптиками и тестируется на интерферометре Zygo, чтобы гарантировать плоскостность поверхности. Вторичные поверхности наших однослойных плоских поверхностей отполированы до качества окна для просмотра интерференционной картины. Каждая квартира поставляется в прочном футляре для хранения для постоянной защиты. Для плоскостей λ/20 размером 75 мм и более также предоставляется сертификат калибровки.
