Поставщик
|
Edmund Optics |
|
Артикул
|
12-179 |
|
Ширина щели
|
200±3мкм |
|
Тип диафрагмы
|
оптические щели |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Поглощение (%)
|
99 |
|
Толщина (мм)
|
0.02 nominal |
|
Ширина щели (мкм)
|
200 ±3 |
|
Длина щели (мм)
|
3.0 |
|
Покрытие
|
Magic Black&trade |
|
Конструкция
|
Stainless Steel |
|
Внешний диаметр (мм)
|
9.53 ±0.1 |
|
Тип
|
Unmounted |
Описание

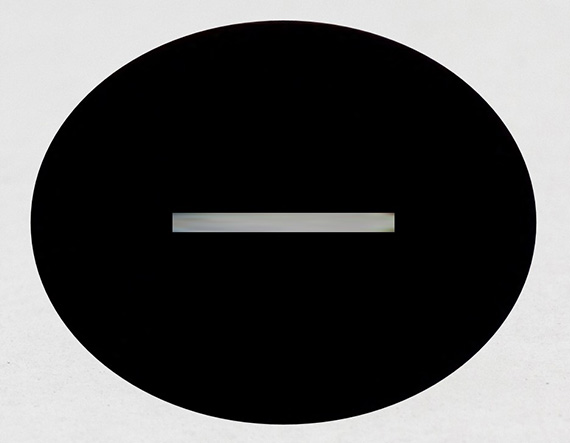

Зачерненная щель Acktar без оправы, ширина 200 ± 3 мкм, длина 3 мм. Зачерненная щель Acktar формирует ограниченную пространственную апертуру шириной 200 ± 3 мкм. Черное покрытие подавляет паразитные отражения и рассеяние, а отсутствие оправы позволяет установить щель в специализированный держатель или фокальную плоскость прибора.
При проектировании оптической схемы сопоставляют рабочий спектр, апертуру, фокусное расстояние, механический интерфейс и требования к точности с параметрами всей установки. Монтаж выполняют в чистой зоне, не допуская перекоса, ударных нагрузок и чрезмерного усилия. После установки проверяют центрирование, ориентацию и надежность фиксации.
Работа в расчетном режиме помогает сохранить характеристики прибора и повторяемость измерений. В лазерных системах дополнительно контролируют плотность мощности, направление луча и соблюдают требования безопасности.
Характеристики
- Артикул: 12-179
- Производитель: Edmund Optics
- Наименование: Зачерненная щель Acktar без оправы, ширина 200 ± 3 мкм, длина 3 мм
- Монтаж: совместимая оптическая или механическая система
- Эксплуатация: чистые поверхности, точная юстировка и защита от повреждений
Отрасли применения
Изделие используется в спектрометрах, монохроматорах, конфокальных системах, оптических измерителях и научных экспериментах. Конкретный способ установки определяется задачами проекта и характеристиками сопрягаемого оборудования.
Описание семейства продуктов
- Широкополосное покрытие с низким коэффициентом отражения
- Поглощение 99% от EUV до SWIR
- Размер щели уменьшен до 25 мкм x 3 мм.
- Доступны несмонтированные и смонтированные версии
Воздушные прорези Aktar Blackened идеально подходят для световых апертур, где обратные отражения от источников света являются проблемой. Эти воздушные щели имеют подложки из нержавеющей стали, покрытые покрытием Magic Black™ от Acktar, которое представляет собой сверхчерное покрытие с низким коэффициентом отражения, используемое в диапазоне длин волн от экстремального ультрафиолета (EUV) до коротковолнового инфракрасного излучения (SWIR). Это широкополосное покрытие стабильно при температурах до 380°C и не образует частиц при использовании. Воздушные прорези Acktar Blackened покрыты с обеих сторон, включая край прорези, и доступны в разобранном или смонтированном виде для повышения механической прочности.
Примечание. Свяжитесь с нами, чтобы узнать размер прорези нестандартного размера.
