Поставщик
|
Edmund Optics |
|
Артикул
|
57-882 |
|
Покрытие
|
Vacuum Deposited Chrome Fluorescent Peak Excitation @ 365 nm; Fluorescent Peak Emission @ 550 nm |
|
Тип мишени
|
решетка ронки, с разрешающей способностью |
|
Материал
|
на стекле |
|
Оптическая плотность OD (средняя)
|
3.00 |
|
Размер изображения (мм)
|
12.7 x 25.4 |
|
Толщина (мм)
|
1.10 |
|
Ширина (дюймы)
|
1.00 |
|
Покрытие
|
Vacuum Deposited Chrome Fluorescent Peak Excitation @ 365 nm; Fluorescent Peak Emission @ 550 nm |
|
Частота (пл / мм)
|
200.00 |
|
Подложка
|
Fused Silica with Fluorescent Backing |
|
Длина (дюймы)
|
3.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
Описание
Предметное стекло с решёткой Ронки представляет собой прецизионный тестовый объект, на прозрачную подложку которого нанесён периодический рисунок из чередующихся прозрачных и непрозрачных полос строго заданной пространственной частоты. Такие решётки исторически применяются в методе теста Ронки для качественной и количественной оценки аберраций оптических систем, включая зеркала телескопов и объективы, путём анализа искажений тени, отбрасываемой решёткой при прохождении через тестируемую оптику сходящегося пучка. В данном случае частота линий составляет 200 линий на миллиметр, что соответствует достаточно мелкому и плотному рисунку, пригодному для выявления даже незначительных отклонений волнового фронта. Материалом подложки служит плавленый кварц, дополненный флуоресцентным слоем, который под воздействием возбуждающего излучения позволяет визуализировать структуру решётки даже там, где обычный контраст в проходящем свете оказывается недостаточным. Стандартный размер пластины 1х3 дюйма соответствует привычному формату предметных стёкол, что упрощает установку в стандартные держатели лабораторного оборудования.
Характеристики
- Тип: решётка Ронки на предметном стекле
- Частота линий: 200 линий/мм
- Размер подложки: 1 x 3 дюйма
- Материал: плавленый кварц с флуоресцентным слоем
- Периодическая амплитудная структура высокой точности
- Пригодна для количественного и качественного тестирования оптики
Отрасли применения
Применяется в контрольно-измерительных лабораториях оптического производства, при тестировании телескопических зеркал и объективов, в метрологии волнового фронта, а также в учебных и научно-исследовательских целях для демонстрации и изучения дифракционных и интерференционных эффектов.
Описание семейства продуктов
- Используется для оценки разрешения, искажения поля и парфокальной стабильности
- Идеально подходит для требований к визирной сетке и полевой калибровке
- Доступно для флоат-стекла, плавленого кварца, плавленого кварца с флуоресцентной подложкой и опала.

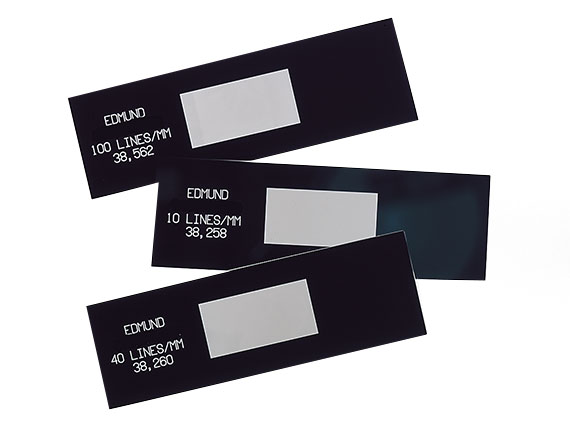

Прецизионные предметные стекла Ronchi Ruling Glass отлично подходят для оценки разрешения, искажения поля и парфокальной стабильности, особенно микроскопов. Доступно множество различных версий пар линий на миллиметр (лп/мм).
