Поставщик
|
Edmund Optics |
|
Артикул
|
38-179 |
|
Перемещение
|
2" |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Максимально допустимая осевая нагрузка, Tb (фунты)
|
2.5 |
|
Максимально допустимая осевая нагрузка, Ta (фунты)
|
30 |
|
Вес (фунты)
|
2.7 |
|
Грузоподъемность, нормальная (фунты)
|
105 |
|
Точность прямой линии (дюймы)
|
0.00008/inch of travel |
|
Примечание
|
Thru-Hole |
|
Градация (дюймы)
|
0.001 |
|
Перемещение (дюймы)
|
2 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
English Micrometer |
|
Высота (мм)
|
25.4 |
|
Высота (дюймы)
|
1.00 |
|
Размер платформы (мм)
|
127 x 127 |
|
Размер платформы (дюймы)
|
5.00 x 5.00 |
|
Тип
|
English |
|
Система направляющих
|
Ball Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

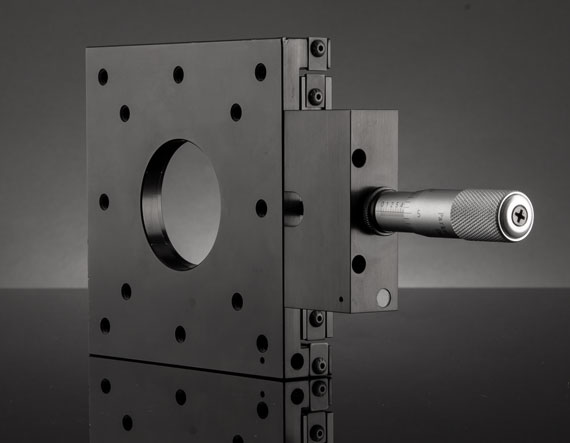

Данная система позиционирования на шариковых подшипниках выполнена в дюймовом стандарте и рассчитана на задачи, где требуется увеличенный ход при сохранении плавности перемещения и удобства ручной настройки. Диапазон перемещения 2 дюйма делает модель подходящей для более широких регулировок, чем у компактных платформ, поэтому она хорошо проявляет себя в установках, где нужно не только точно довести положение, но и обеспечить заметный запас хода для переналадки, смены конфигурации или подведения узла к рабочей области.
Дюймовый микрометр обеспечивает понятное управление перемещением в системах, где уже используется дюймовая измерительная и монтажная логика. Винт на торце удобен для линейной работы с платформой, когда оператору важно выполнять настройку вдоль направления движения или сохранить свободный доступ к боковым зонам конструкции. Сквозное отверстие в рабочей части повышает универсальность изделия и позволяет применять платформу в схемах с проходящим излучением, крепежом, кабельной разводкой или установкой элементов вокруг центральной оси.
Размер платформы 5,00 x 5,00 мм делает данную модификацию удобной для размещения сравнительно габаритных компонентов, монтажных пластин, держателей оптики, малых измерительных модулей и вспомогательной оснастки. Такая комбинация большого хода, торцевой регулировки и сквозного отверстия особенно полезна в стендах юстировки, оптических трактах, сборочных участках и экспериментальных установках, где один узел должен обеспечивать и широкую регулировку, и аккуратную финишную доводку положения без сложного привода.
Характеристики
- Тип изделия: система линейного позиционирования на шариковых подшипниках
- Стандарт исполнения: дюймовый
- Диапазон перемещения: 2 дюйма
- Узел настройки: дюймовый микрометр
- Расположение винта: на торце
- Конфигурация платформы: сквозное отверстие
- Размер платформы: 5,00 x 5,00 мм
Отрасли применения
- Оптические и лазерные системы
- Научно исследовательские стенды
- Юстировка камер, сенсоров и детекторов
- Производственные участки точной сборки
- Испытательное и измерительное оборудование
- Инженерные лаборатории и прототипирование
