Поставщик
|
Edmund Optics |
|
Артикул
|
59-519 |
|
Тип мишени
|
с разрешающей способностью, решетка ронки |
|
Материал
|
на стекле |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Соответствие |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Сертификация NIST
|
Нет |
|
Подложка
|
Опал |
|
Допуск размеров (дюймы)
|
±0.001 |
|
Допуск ширины линии (мм)
|
±0.005 |
|
Частота (пл / дюйм)
|
50.00 |
|
Тип
|
Дюймовая |
|
Допуск по толщине (мм)
|
±0.1 |
|
Толщина (мм)
|
1.52 |
|
Габаритные размеры (дюймы)
|
2 x 2 |
Описание

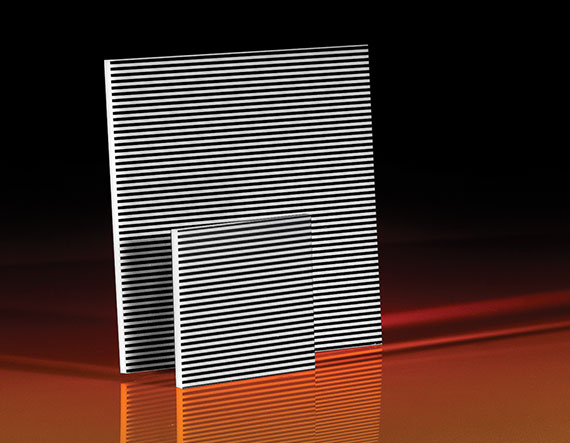

Высокоточная решетка Ронки размером 2"x2", частота 50 линий/дюйм (артикул 59-519) — прецизионная дифракционная решётка из чередующихся тёмных и прозрачных прямых полос равной ширины. Такую решётку используют не для получения цветного спектра, как обычную дифракционную решётку, а прежде всего как эталонный тестовый объект и оптический инструмент для проверки качества фокусировки и оптических систем.
Частота решётки (число пар линий на дюйм) определяет, насколько мелкие детали можно с её помощью протестировать: чем выше частота, тем более тонкие искажения оптической системы решётка способна выявить, но тем более требовательна становится сама процедура тестирования к точности наблюдения.
Помимо контроля качества оптики, решётки Ронки применяют как удобный источник ровных, точно откалиброванных по частоте прямых линий — например, для проверки и калибровки разрешающей способности объективов камер и микроскопов, а также в качестве образцового тестового объекта в оптических лабораториях.
Полосы решётки наносятся на подложку с исключительно высокой точностью ширины и шага — любая неравномерность самой решётки исказила бы картину теста и привела бы к ошибочным выводам о качестве проверяемой оптики, поэтому такие решётки изготавливают методом прецизионной фотолитографии, а не механическим гравированием.
Решётка выполнена на опаловом (матовом, рассеивающем свет) стекле — такая подложка используется, когда решётку нужно подсвечивать проходящим рассеянным светом равномерно по всей площади, а не точечным источником, что даёт более ровную и предсказуемую тестовую картину.
Характеристики
- Артикул: 59-519; производитель: Edmund Optics
- Тип: решётка Ронки
- Размер: 2"x2"
- Частота: 50 линий/дюйм
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
- Осветительные и проекционные системы
- Медицинское и стоматологическое оборудование
