Поставщик
|
Edmund Optics |
|
Артикул
|
59-520 |
|
Тип мишени
|
с разрешающей способностью, решетка ронки |
|
Материал
|
на стекле |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Соответствие |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Сертификация NIST
|
Нет |
|
Подложка
|
Опал |
|
Допуск размеров (дюймы)
|
±0.001 |
|
Допуск ширины линии (мм)
|
±0.005 |
|
Частота (пл / дюйм)
|
100.00 |
|
Тип
|
Дюймовая |
|
Допуск по толщине (мм)
|
±0.1 |
|
Толщина (мм)
|
1.52 |
|
Габаритные размеры (дюймы)
|
2 x 2 |
Описание

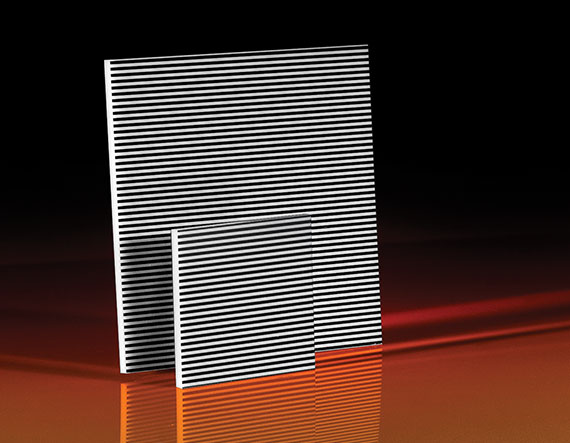

Высокоточная решетка Ронки размером 2"x2", частота 100 линий/дюйм (артикул 59-520) — прецизионная дифракционная решётка из чередующихся тёмных и прозрачных прямых полос равной ширины. Такую решётку используют не для получения цветного спектра, как обычную дифракционную решётку, а прежде всего как эталонный тестовый объект и оптический инструмент для проверки качества фокусировки и оптических систем.
Метод, названный по имени итальянского физика Ронки, использует эту решётку так: её помещают вблизи фокуса проверяемой оптической системы и по характерному виду теневой картины полос делают выводы о наличии и характере оптических искажений (аберраций) в системе — это один из самых наглядных и распространённых способов визуальной проверки качества оптики.
При тесте Ронки решётку слегка смещают вдоль оптической оси относительно точного фокуса испытуемой системы — форма и искривление образующихся при этом теневых полос напрямую показывают, в какой части апертуры система фокусирует свет чуть иначе, чем в остальной, что позволяет опытному наблюдателю быстро и без сложного оборудования оценить, например, сферическую аберрацию зеркала или линзы.
Решётку часто применяют не только как тестовый объект для аберраций, но и просто как источник точно известного пространственного периода — например, для калибровки увеличения микроскопа или объектива по известному расстоянию между соседними полосами решётки.
Решётка выполнена на опаловом (матовом, рассеивающем свет) стекле — такая подложка используется, когда решётку нужно подсвечивать проходящим рассеянным светом равномерно по всей площади, а не точечным источником, что даёт более ровную и предсказуемую тестовую картину.
Характеристики
- Артикул: 59-520; производитель: Edmund Optics
- Тип: решётка Ронки
- Размер: 2"x2"
- Частота: 100 линий/дюйм
Отрасли применения
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
- Осветительные и проекционные системы
- Медицинское и стоматологическое оборудование
