Поставщик
|
Edmund Optics |
|
Артикул
|
34-711 |
|
Фокусное расстояние объектива
|
2.5 мм |
|
Числовая апертура
|
f/2 |
|
Особенности объектива
|
с высоким разрешением |
|
Применение объектива
|
OEM-приложения |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
ИК-фильтр
|
Нет |
|
Тип
|
M12 Imaging Lens |
|
ТВ искажения (%)
|
-36 |
|
Разрешение по оси
|
100 lp/mm @ 64% Contrast |
|
Разрешение, полное поле
|
100 lp/mm @ 34% Contrast |
|
Разрешение, поле 0,7
|
100 lp/mm @ 57% Contrast |
|
Примечание
|
High Resolution |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Максимальный диаметр (мм)
|
20 |
|
Длина (мм)
|
17.97 |
|
Максимальный формат сенсора
|
1/2.8" |
|
Рабочее расстояние (мм)
|
400 - &infin |
|
Апертура (f / #)
|
f/2 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
125 |
|
Фокусное расстояние FL (мм)
|
2.50 |
Описание
Объектив Edmund Optics (артикул 34-711) — специализированный компонент для работы в диапазоне: видимый диапазон. Параметры: фокусное расстояние 2,5 мм, высокое разрешение. Сверхкороткофокусный объектив f/2 обеспечивает широкое поле зрения и высокую светосилу для встраиваемых камер.
Исполнение (f/2) подбирается под спектр источника и требования к качеству волнового фронта. Изделие интегрируется в сборку как функциональный узел.
Характеристики
f/2 согласует компонент с рабочим спектром. Параметры фокусное расстояние 2,5 мм, высокое разрешение определяют оптическую силу, апертуру и компоновку. Указанные значения — фокусное расстояние 2,5 мм, высокое разрешение — определяют выбор держателя, расчёт апертуры, положение фокуса и допуски юстировки.
При монтаже соблюдают чистоту, избегают механических напряжений в оправе и следуют проектному направлению распространения излучения. При установке важны чистота рабочих поверхностей, отсутствие механических напряжений в оправе и проектное направление распространения излучения. В лазерных системах дополнительно контролируют плотность мощности, угол падения и поляризацию.
Отрасли применения
Основные сферы: машинное зрение, эндоскопия, миниатюрные камеры, встраиваемые модули. Компонент востребован в исследовательской фотонике, промышленном приборостроении, лазерных технологиях и системах контроля качества.
Изделие применяют при построении воспроизводимых оптических трактов, где важны согласование спектра, геометрическая точность монтажа и стабильность характеристик во времени. Грамотный подбор сопутствующей оптики и механики позволяет реализовать заявленные параметры в полной мере.

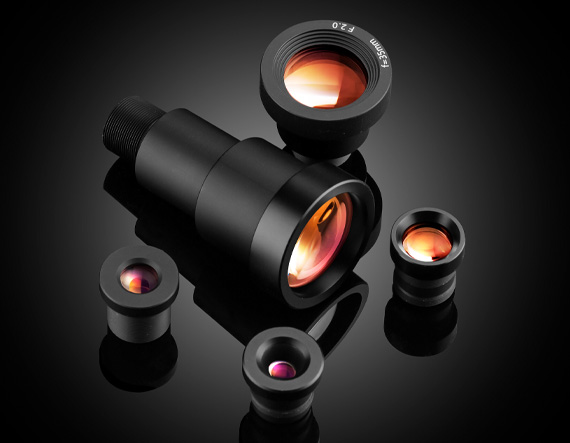

Описание семейства продуктов
- Фокусное расстояние от 1,68 до 50 мм
- Многоэлементный дизайн
- Большой охват полей
Эти объективы, разработанные для использования в камерах с микросенсорной платой, обеспечивают превосходное качество изображения в небольшом универсальном корпусе. Оптимизированные для работы с датчиками формата 2/3 дюйма, они являются идеальным выбором для широкоугольных и близкофокусных приложений. Все объективы имеют резьбу M12 x 0,5. Некоторые модели с задним фокусным расстоянием (размер «C») менее 4 мм могут быть несовместимы. с некоторыми цветными камерами из-за фильтра Байера камеры. Мы рекомендуем такие объективы для использования только с монохромными камерами. Объективы предназначены для диапазона длин волн от 400 до 700 нм. Идеально подходят для использования с нашими настольными камерами OEM.
Примечание. Для этих продуктов доступна линейка аксессуаров для объективов M12 Imaging.
