Линза Френеля, размер: 2.5" x 2.5", фокусное расстояние: 5"

Описание

Линза Френеля 32-681 от Edmund Optics представляет собой плоскую линзу с концентрическими канавками, которые имитируют преломляющую силу обычной линзы, но при значительно меньшей толщине и массе. Линза имеет размер 2,5 x 2,5 дюйма (63,5 x 63,5 мм) и фокусное расстояние 5 дюймов (127 мм), что соответствует относительному отверстию f/2. Она изготовлена из прозрачного акрила или поликарбоната методом прецизионного литья или механической обработки. Линза Френеля предназначена для фокусировки или коллимации света в приложениях, где важны малый вес и компактность, а не идеальное качество изображения. Поверхность имеет множество мелких призматических колец, которые направляют свет в фокус. Линза может использоваться в качестве конденсора в проекторах, солнечных концентраторах, осветителях и системах машинного зрения. Благодаря плоскостной структуре она легко устанавливается в рамки. Пропускание зависит от материала, обычно выше 90% в видимом диапазоне. Линза поставляется без оправы и может быть вырезана под нужную форму.

Характеристики

• Тип: линза Френеля
• Размер: 2,5" x 2,5" (63,5 x 63,5 мм)
• Фокусное расстояние: 5" (127 мм)
• Относительное отверстие: f/2
• Материал: акрил или поликарбонат
• Малый вес
• Компактная плоская конструкция
• Пропускание >90%
• Поставляется без оправы

Отрасли применения

Линза Френеля используется в качестве конденсора в проекционных системах, солнечных концентраторах, осветительных приборах и системах сбора света. В машинном зрении она применяется для равномерной подсветки объектов или фокусировки излучения на датчик. Благодаря малому весу и плоскостности линза удобна для портативных устройств и крупногабаритных осветителей. В научных исследованиях она используется в экспериментах по оптике для демонстрации принципов фокусировки. Промышленные применения включают датчики движения, солнечные панели с концентраторами и устройства сигнализации. Линза может быть использована для создания больших световых пятен с высокой эффективностью.

Описание семейства продуктов

• Положительное фокусное расстояние
• Квадратные и прямоугольные варианты
• Идеально подходит для приложений, собирающих свет.

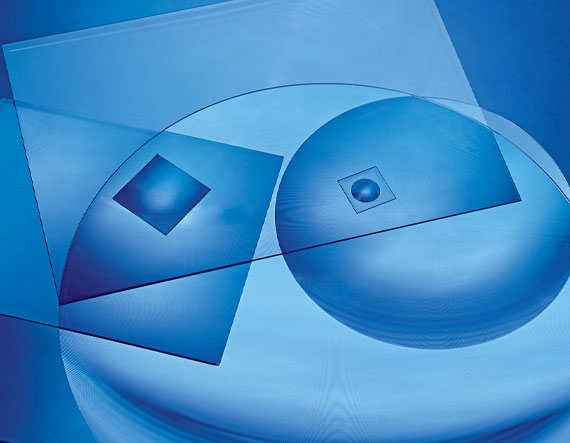

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
