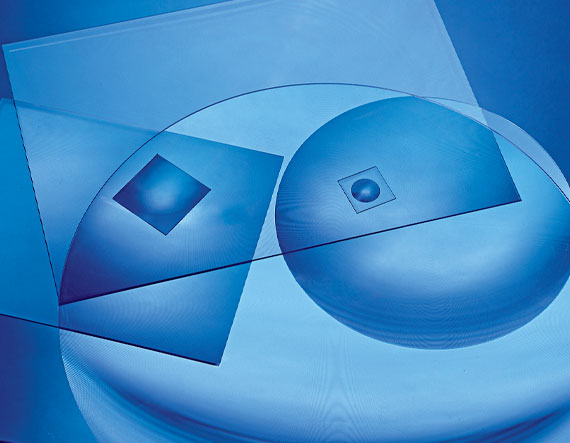

Асферическая линза Френеля, размер: 2.5" x 2.5", фокусное расстояние: 2.0"

Описание

Это линза Френеля с размером 2.5" x 2.5" и фокусным расстоянием 2.0" (артикул 43-025): такая линза даёт тот же оптический эффект (собирает или рассеивает свет), что и обычная толстая линза сопоставимого диаметра, но при этом остаётся плоской и тонкой, а значит — заметно легче и дешевле в производстве, особенно при больших размерах.

Указание «асферическая» означает, что профиль каждого кольца линзы рассчитан не по простой сферической, а по более сложной асферической кривой — это позволяет дополнительно уменьшить оптические искажения (аберрации) по сравнению с обычной сферической линзой Френеля того же размера и фокусного расстояния.

Плата за компактность линзы Френеля — несколько худшее качество изображения по сравнению со сплошной линзой того же диаметра: границы между кольцами-ступеньками вносят небольшие искажения и рассеивают часть света, поэтому такие линзы применяют там, где важнее собрать или сфокусировать как можно больше света с минимальным весом и толщиной, а не получить идеально резкое изображение.

Изготавливают линзы Френеля чаще всего из тонкого прозрачного пластика методом штамповки или литья — благодаря этому даже линза очень большого диаметра остаётся лёгкой и относительно недорогой в производстве по сравнению со стеклянной линзой сопоставимого размера, которую пришлось бы вытачивать из массивной заготовки.

Линзы Френеля широко применяют там, где нужно собрать или направить свет большого диаметра пучка при минимальном весе и толщине оптики: в осветительных приборах, проекционных системах, солнечных концентраторах и коллиматорах, а также в некоторых типах датчиков и приборов ночного видения.

Характеристики

• Артикул: 43-025; производитель: Edmund Optics
• Тип: асферическая линза Френеля
• Размер: 2.5" x 2.5"
• Фокусное расстояние: 2.0"

Отрасли применения

• Осветительные и проекционные системы
• Медицинское и стоматологическое оборудование
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание семейства продуктов

• Тонкие плоские линзы для фокусировки
• Большие размеры для максимального сбора света.
• Контуры с асферическими канавками для повышения производительности

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
