Поставщик
|
Edmund Optics |
|
Артикул
|
88-348 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
телецентрические |
|
Применение объектива
|
машинное зрение |
|
Горизонтальное поле зрения, датчик 2/3 "
|
4.4mm |
|
Резьба фильтра
|
M43 x 0.75 (Female) |
|
Длина без резьбы (мм)
|
144.6 |
|
Максимальный диаметр (мм)
|
45.00 |
|
Количество элементов (групп)
|
8 (7) |
|
Числовая апертура NA, сторона объекта
|
0.164 |
|
Разрешение, пространство изображения MTF @ f / 10
|
>40% @ 40 lp/mm |
|
Стоковый парт-номер монтажного зажима
|
#56-870 Sold Separately |
|
Типичное искажение при 588 нм (%)
|
<0.040 |
|
Типичная телецентричность при 588 нм (°)
|
<0.075 |
|
Вес (г)
|
314 |
|
Допуск рабочего расстояния (мм)
|
±3 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
2.4mm |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
3.2mm |
|
Глубина резкости (мм)
|
±0.13 at f/10 (20% @ 20 lp/mm) |
|
Конструкция
|
Anodized Aluminum |
|
Тип
|
Telecentric Lens |
|
Крепление
|
C-Mount |
|
Покрытие
|
425 - 675nm BBAR |
|
Апертура (f / #)
|
f/10 - f/22 |
|
Рабочее расстояние (мм)
|
75.00 |
|
Стиль
|
In-Line Illumination |
|
Поле зрения при максимальном формате сенсора, Г x В (мм)
|
4.4 x 3.3 |
|
Максимальный формат сенсора
|
2/3" |
|
Первичное увеличение PMAG
|
2X |
Описание

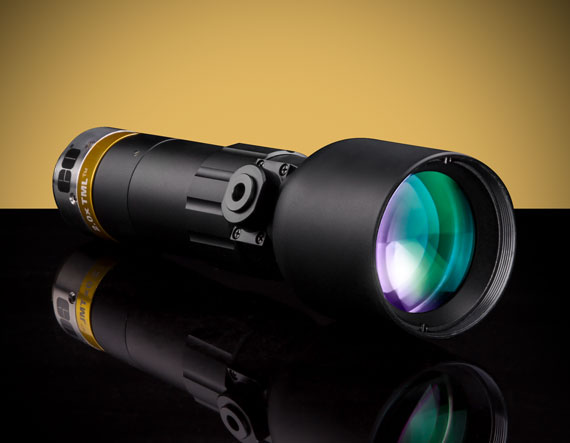

Телецентрический объектив SilverTL™ с первичным увеличением 2.0X (артикул 88-348) — объектив для систем машинного зрения и оптических измерений, построенный по телецентрической схеме: изображение объекта на выходе почти не меняет своего размера при небольших смещениях объекта вдоль оптической оси, что делает измерения размеров по такому изображению заметно точнее, чем с обычным объективом.
Первичное увеличение объектива определяет, во сколько раз размер объекта на сенсоре камеры отличается от его реального размера, — этот параметр вместе с размером самого сенсора камеры определяет итоговый размер поля зрения системы и минимальный различимый размер детали.
Точность измерений, которую даёт такой объектив, определяется не только телецентричностью хода лучей, но и общим качеством коррекции оптических искажений (аберраций) внутри объектива — чем лучше скорректированы эти искажения, тем точнее по итоговому изображению можно измерить реальные размеры и форму объекта.
Исполнение «с портом для подсветки» предусматривает дополнительное отверстие в корпусе объектива для подключения соосного источника света: такая подсветка направляет свет вдоль той же оптической оси, что и сам объектив, что особенно полезно при осмотре блестящих или зеркальных деталей, где обычное боковое освещение создаёт мешающие блики.
Такие объективы применяют в промышленных системах контроля качества и оптических измерительных станциях — везде, где нужно не просто увидеть деталь, а точно и повторяемо измерить её размеры по полученному изображению.
Характеристики
- Артикул: 88-348; производитель: Edmund Optics
- Тип: телецентрический объектив SilverTL™
- Первичное увеличение: 2.0X
- Исполнение: с портом для подсветки
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
Описание семейства продуктов
- <0,1° телецентричности
- Двусторонние телецентрические конструкции
- Дизайн с высокой светосилой f/6
- Разработан для сенсоров размером ½” и 2/3”.
Телецентрические линзы TECHSPEC® SilverTL™ идеально подходят как для онлайновых, так и для автономных производственных приложений машинного зрения, которые требуют точных измерений. Эти объективы сочетают в себе высококачественную оптику с упрощенной механической конструкцией без фокусировки и регулируемой диафрагмой с помощью стопорного установочного винта. Телецентрические линзы TECHSPEC® SilverTL™ предназначены для метрологических и контрольно-измерительных приложений и предлагают варианты встроенного освещения для максимальной универсальности. Каждый объектив также имеет стандартную резьбу для переднего фильтра для использования с цветными фильтрами, поляризаторами, защитными окнами и адаптерами освещения для светодиодных или волоконно-оптических кольцевых ламп.
Примечание. Имеются монтажные кронштейны, которые подходят для монтажной поверхности диаметром 30 мм.
