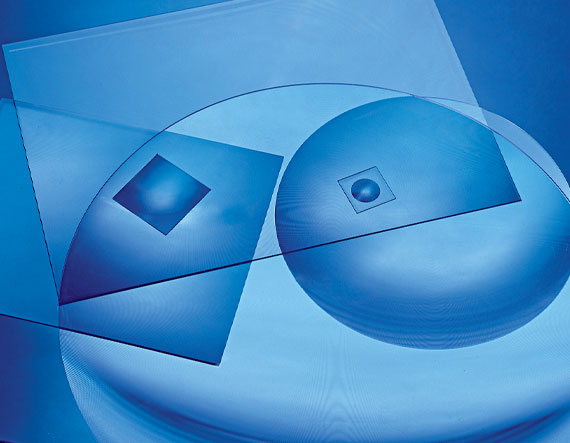

Асферическая линза Френеля, размер: 2.0" x 2.0", фокусное расстояние: 0.85"

Описание

Асферическая линза Френеля 32-587 компании Edmund Optics имеет размер 2,0" x 2,0" и фокусное расстояние 0,85 дюйма.

Линза Френеля — это плоская тонкая линза, поверхность которой разбита на множество узких концентрических колец, каждое из которых имеет свой небольшой участок наклонной поверхности: в совокупности эти кольца дают почти такой же собирающий эффект, как у обычной толстой изогнутой линзы того же фокусного расстояния, но при заметно меньшей толщине и весе.

«Асферическая» здесь означает, что профиль наклона каждого отдельного кольца рассчитан не по простой сферической, а по более сложной, специально вычисленной форме — это заметно уменьшает сферическую аберрацию (размытие фокуса из-за того, что лучи, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре), давая более чёткое и предсказуемое пятно фокусировки, чем у обычной линзы Френеля со сферическим профилем колец.

Короткое фокусное расстояние 0,85 дюйма при размере линзы 2 x 2 дюйма делает эту линзу довольно светосильной: она собирает свет с относительно большой площади на очень небольшом расстоянии от себя, что типично для компактных концентрирующих оптических систем.

Такие асферические линзы Френеля применяют в компактных осветительных и проекционных системах, в видоискателях и лупах, а также в концентраторах света там, где важны короткое фокусное расстояние, малый вес и более высокое качество фокусировки, чем у обычной сферической линзы Френеля.

Характеристики

• Артикул: 32-587; производитель: Edmund Optics
• Тип: асферическая линза Френеля
• Размер: 2,0" x 2,0"
• Фокусное расстояние: 0,85"

Отрасли применения

• Осветительные и проекционные системы
• Медицинское и стоматологическое оборудование
• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории

Описание семейства продуктов

• Тонкие плоские линзы для фокусировки
• Большие размеры для максимального сбора света.
• Контуры с асферическими канавками для повышения производительности

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
