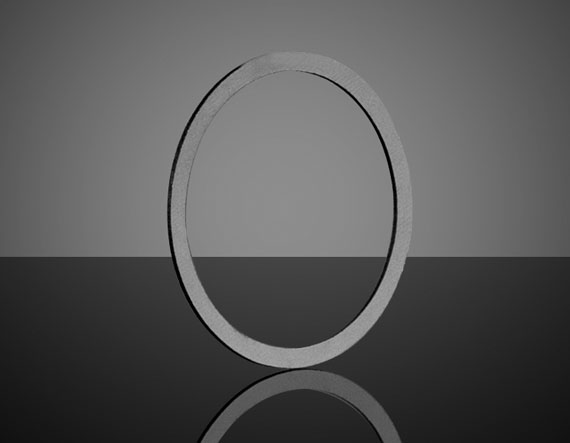

Разделительное кольцо, толщина: 1 мм, внутренний диаметр: 25 мм, внешний диаметр: 28.05 мм

Описание

Разделительное кольцо представляет собой простой, но функционально важный механический элемент кольцевой формы, устанавливаемый между оптическими компонентами или между линзой и элементами оправы для создания точно заданного зазора вдоль оптической оси. Такое кольцо позволяет регулировать взаимное расстояние между соседними оптическими поверхностями без изготовления оправы с фиксированной нестандартной глубиной посадочного гнезда, обеспечивая гибкость при сборке многолинзовых систем или при подстройке рабочего расстояния под конкретную задачу. Разница между внутренним и внешним диаметром кольца определяет ширину опорной поверхности, контактирующей с торцом линзы или соседней деталью, что должно быть согласовано с диаметром устанавливаемой оптики во избежание перекрытия рабочей апертуры. Материал кольца обычно выбирается металлическим для обеспечения стабильной геометрии при механических нагрузках сборки.

Характеристики

• Тип: разделительное (дистанционное) кольцо
• Толщина: 1 мм
• Внутренний диаметр: 25 мм
• Внешний диаметр: 28.05 мм

Отрасли применения

Разделительные кольца применяются при сборке многоэлементных объективов, кластеров линз в оправах, а также в держателях оптики, где требуется точная установка зазора между соседними компонентами. Их используют в оптомеханических мастерских при изготовлении нестандартных сборок, в лабораториях прототипирования оптических систем и на производстве приборов, где регулировка расстояния между линзами напрямую влияет на итоговое фокусное расстояние или качество формируемого изображения всей системы.

Описание семейства продуктов

• Толщина от 0,1 мм до 60 мм.
• Объедините детали разной толщины, чтобы создать оптимальное расстояние.
• Тусклое черное покрытие для уменьшения рассеянного света.
• Нажмите здесь, чтобы узнать, как использовать компоненты многоэлементной трубной системы для создания оптической системы.

Многоэлементные прокладочные кольца и проставочные трубки TECHSPEC® обеспечивают простой способ управления оптическим расстоянием внутри многоэлементных наружных трубок TECHSPEC®. Использование различных комбинаций толщины колец и трубок позволяет создать оптимальное оптическое расстояние для вашего приложения. Эти дистанционирующие элементы имеют тускло-черное покрытие для уменьшения нежелательного внутреннего рассеянного света. Многоэлементные прокладочные кольца и проставочные трубки TECHSPEC® являются важным компонентом любой оптической системы, требующей точного размещения оптических элементов. Распорные трубки толщиной 10 мм и более имеют внутреннюю резьбу перегородки для сильного антибликового эффекта, еще больше уменьшая нежелательный рассеянный свет.

Примечание. Комплект проставочных колец TECHSPEC (№11-193) и Комплект проставочных трубок TECHSPEC (№11-208) обеспечивают полный набор возможностей EO по расстоянию по сниженной цене.
