Поставщик
|
Edmund Optics |
|
Артикул
|
47-628 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Примечание
|
Coating on Elliptical Surface |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
0.3 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Rod Lens |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Допуск по длине (мм)
|
±0.1 |
|
Диаметр (мм)
|
1.00 +0.00/-0.05 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±10 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
Длина (мм)
|
2.00 |
Описание

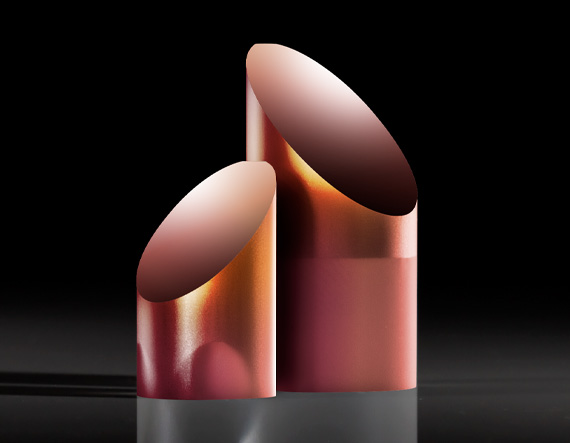

Стержневое зеркало с углом скоса 45°, диаметр 1 мм и длина 2 мм, с покрытием для диапазона 400–700 нм — это наименьший типоразмер в линейке, предназначенный для применений с предельно стеснёнными поперечными габаритами. Диаметр 1 мм соответствует диаметру тонкой медицинской иглы и открывает возможность использования в микроэндоскопических системах нового поколения и оптических зондах для тончайших каналов.
При диаметре 1 мм площадь отражающей поверхности составляет около 1.1 мм², что накладывает экстремальные требования на точность угла скоса и качество полировки. Любое отступление от угла 45° на таком уровне напрямую ухудшает коллимацию отражённого пучка. Edmund Optics применяет высокоточные технологии прецизионной обработки для выдерживания параметров даже в таком миниатюрном исполнении.
Несмотря на микроразмеры, покрытие 400–700 нм полностью аналогично покрытию крупных вариантов серии, что обеспечивает высокий коэффициент отражения по всему видимому диапазону. Это позволяет использовать зеркало в микроэндоскопических системах с белым или узкополосным освещением без специальной калибровки.
Стержневое зеркало 47-628 применяется в медицинских микроэндоскопах и иглоскопах диаметром 1 мм, в оптических зондах для биомедицинских исследований на клеточном уровне, в капиллярных оптических системах и в специализированных промышленных зондах для контроля субмиллиметровых каналов и отверстий.
Характеристики
- Бренд: Edmund Optics
- Артикул: 47-628
- Стержневое зеркало с углом скоса 45°
- диаметр: 1 мм
- длина: 2 мм
- покрытие для 400-700 нм
Отрасли применения
- Отклонение лазерного пучка в эндоскопических и бороскопических системах
- Миниатюрные оптические тракты для машинного зрения
- Внутриканальные осветительные системы
- Боковое наблюдение в медицинских и промышленных эндоскопах
- Компактные оптоволоконные системы доставки излучения
