Ахроматическая линза, покрытие MgF2 для 400-700 нм, диаметр: 1 мм, фокусное расстояние: 3.0 мм

Описание

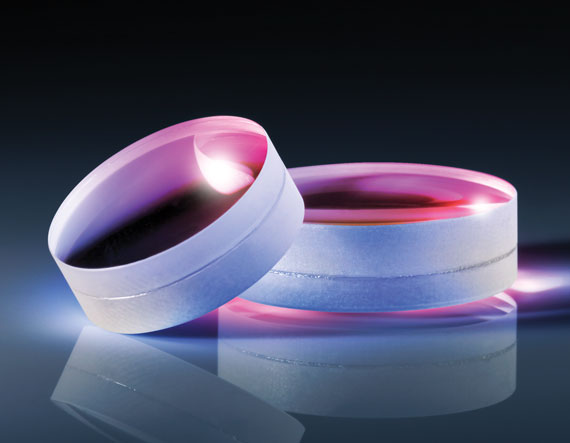

Ахроматическая линза Edmund Optics с артикулом 65-566 представляет собой миниатюрный высококачественный оптический элемент серии TECHSPEC®, состоящий из двух оптических компонентов, склеенных вместе с образованием ахроматического дублета. Такая конструкция обеспечивает эффективную коррекцию осевых сферических и хроматических аберраций, что делает линзу идеальной для применения в видимом диапазоне длин волн от 400 до 700 нм. Диаметр линзы составляет всего 1,00 +0,0/-0,025 мм, а эффективное фокусное расстояние равно 3,00 мм, что обеспечивает относительное отверстие f/3,00 и числовую апертуру 0,17. Задний фокальный отрезок составляет 2,48 мм, толщина по центру — 1,00 ±0,10 мм, толщина края — 0,91 мм, а радиусы кривизны поверхностей: R1 = 1,75 мм, R2 = -1,75 мм, R3 = -7,13 мм. Линза имеет однослойное покрытие MgF2, обеспечивающее средний коэффициент отражения не более 1,75% в диапазоне 400–700 нм. Покрытие оптимизировано для угла падения 0°. Линза имеет поверхностное качество 20-10, точность формы P-V 1,5λ и неоднородность λ/4 на длине волны 632,8 нм. Центрирование выполнено с точностью 30–45 угловых минут. Допуск на фокусное расстояние составляет ±2%. Ахроматические линзы данной серии специально разработаны для минимизации размера пятна при полихроматическом освещении, что делает их идеальными для применения в системах формирования изображений с белым светом. Благодаря миниатюрным размерам и высокому качеству изготовления, данная линза находит широкое применение в компактных оптических системах, эндоскопах, медицинских приборах и системах визуализации с ограниченным пространством. Ахроматические дублеты являются наиболее экономичным средством для полихроматического освещения и формирования изображений, поскольку они устраняют проблемные хроматические аберрации, присущие стеклу.

Характеристики

• Производитель: Edmund Optics
• Артикул: 65-566
• Серия: TECHSPEC®
• Тип линзы: ахроматическая (дублет)
• Диаметр: 1,00 +0,0/-0,025 мм
• Световой диаметр: 0,5 мм
• Эффективное фокусное расстояние: 3,00 мм
• Задний фокальный отрезок: 2,48 мм
• Относительное отверстие: f/3,00
• Числовая апертура: 0,17
• Толщина по центру: 1,00 ±0,10 мм (CT1: 0,50 ±0,05 мм; CT2: 0,50 ±0,05 мм)
• Толщина края: 0,91 мм
• Радиусы кривизны: R1 = 1,75 мм; R2 = -1,75 мм; R3 = -7,13 мм
• Покрытие: MgF2 (400–700 нм)
• Средний коэффициент отражения: ≤1,75% @ 400–700 нм
• Диапазон длин волн: 400–700 нм
• Поверхностное качество: 20-10
• Точность формы (P-V): 1,5λ @ 632,8 нм
• Неоднородность (P-V): λ/4 @ 632,8 нм
• Центрирование: 30–45 угловых минут
• Допуск на фокусное расстояние: ±2%

Отрасли применения

• Миниатюрные оптические системы и эндоскопы
• Медицинские приборы и диагностическое оборудование
• Системы формирования изображений в видимом диапазоне
• Оптические датчики и сенсоры
• Промышленные системы контроля и измерений
• Научно-исследовательские лабораторные установки
• Компактные камеры и системы визуализации
• Лазерная оптика и фокусировка

Описание семейства продуктов

• Предназначен для угла падения 0°
• Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
• Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.

Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF₂ или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.

Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
