Поставщик
|
Edmund Optics |
|
Артикул
|
53-910 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Внешний диаметр
|
19.8 |
|
Материал
|
нержавеющая сталь |
|
Диаметр апертуры
|
12.0 |
|
Особенности
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина (мм)
|
5.0 |
|
Количество листьев
|
10.00 |
|
Длина рычага (мм)
|
11.50 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Stainless Steel Leaves |
|
Внешний диаметр (мм)
|
19.8 |
|
Максимальная апертура (мм)
|
12.0 |
|
Минимальная апертура (мм)
|
1 |
|
Тип
|
Unmounted |
Описание
Ирисовая диафрагма из нержавеющей стали без оправы, внешний Ø19,8 мм. Ирисовая диафрагма из нержавеющей стали служит для плавного ограничения проходной апертуры. Исполнение без оправы предназначено для прямой установки в совместимый механический узел. Изменение диаметра отверстия помогает управлять световым потоком, глубиной резкости и отсечкой периферийных лучей.
При включении в систему сопоставляют рабочий спектр, апертуру, фокусное расстояние, механический интерфейс и требования к качеству пучка с параметрами установки. Монтаж выполняют в чистой зоне, исключая перекос и чрезмерное усилие. После установки проверяют центрирование, ориентацию, надежность фиксации и отсутствие паразитной засветки.
Соблюдение расчетного режима помогает сохранить стабильность оптических характеристик. В лазерных и волоконных трактах дополнительно контролируют мощность, чистоту соединений, допустимый радиус изгиба и требования безопасности.
Характеристики
- Артикул: 53-910
- Производитель: Edmund Optics
- Наименование: Ирисовая диафрагма из нержавеющей стали без оправы, внешний Ø19,8 мм
- Монтаж: совместимое оптическое, механическое или волоконное оборудование
- Эксплуатация: чистота рабочих поверхностей и защита от механических повреждений
Отрасли применения
Изделие используется в оптических стендах, микроскопии, фотометрии, системах машинного зрения и лазерной юстировке. Конкретная схема определяется задачей, параметрами источника и характеристиками сопрягаемых компонентов.
Описание семейства продуктов
- Конструкция из нержавеющей стали и латуни для стабильности
- Идеально подходит для приложений управления потоком данных.
- Смонтированная версия имеет резьбовое отверстие для удобного монтажа на опоре.

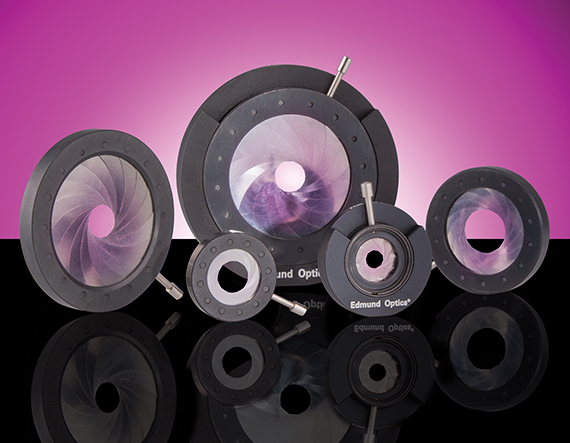

Ирисы из нержавеющей стали идеально подходят для приложений, требующих экологически стабильной конструкции. Изготовленные с использованием пластин из нержавеющей стали и рычажного штифта с корпусом из черненой латуни, эти устройства не будут ржаветь или подвергаться коррозии в нормальных условиях окружающей среды. Ход рычага от максимальной до минимальной диафрагмы составляет примерно 90°. В дополнение к оптическим приложениям диафрагмы из нержавеющей стали часто используются для контроля потока.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
