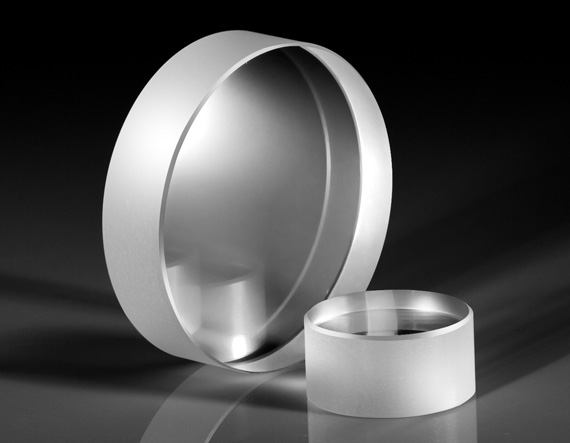

Подложка без покрытия, для лазерных оптических окон, диаметр: 19.1 мм, толщина: 6.35 мм, материал: плавленый кварц

Описание

Подложка из плавленого кварца диаметром 19,1 мм и толщиной 6,35 мм без покрытия предназначена для использования в качестве основы для лазерных оптических окон и других прецизионных элементов. Плавленый кварц обладает высокой прозрачностью в широком спектральном диапазоне от ультрафиолета до ближнего инфракрасного и низким коэффициентом теплового расширения, что делает такие подложки устойчивыми к термическим и лазерным нагрузкам. Плоско-параллельная геометрия и высокая плоскостность поверхности обеспечивают низкий уровень рассеяния и хорошее качество фронта волны.

Диаметр 19,1 мм соответствует стандартным размерам для лазерных окон и оптических элементов, а толщина 6,35 мм обеспечивает механическую прочность и устойчивость к давлению и ударным нагрузкам. Отсутствие покрытия делает подложку универсальной для последующего нанесения специализированных антиотражающих или функциональных покрытий в зависимости от конкретной задачи, либо позволяет использовать её как базовый элемент в системах, где отражения на поверхности не критичны.

Характеристики

Плавленый кварц обладает низким коэффициентом теплового расширения и хорошей устойчивостью к термошокам, что делает подложку пригодной для работы при изменяющихся температурах и в мощных лазерных системах. Высокая прозрачность от УФ до ближнего ИК позволяет использовать элемент в широком спектре приложений, включая ультрафиолетовые, видимые и инфракрасные системы. Плоскостность и качество поверхности соответствуют требованиям для лазерных окон и прецизионных оптических компонентов.

Толщина 6,35 мм обеспечивает устойчивость к механическим нагрузкам и позволяет использовать подложку в системах, где возможны перепады давления или механические воздействия. Отсутствие антиотражающего покрытия означает стандартный уровень отражения на границе воздух-кварц, который может быть приемлем для многих приложений или компенсирован в общей оптической схеме.

Отрасли применения

Подложки из плавленого кварца используются как основы для лазерных окон, защитных элементов и функциональных оптических компонентов в мощных лазерных системах, спектральных установках и измерительных приборах. Конкретно подложка 19,1 мм / 6,35 мм удобна для изготовления специализированных лазерных окон с последующим нанесением покрытий, а также для использования в виде базового элемента в лабораторных и промышленных комплексах.

Благодаря сочетанию оптических и механических свойств такие подложки востребованы в научных исследованиях, в системах обработки материалов лазером, в биомедицинской визуализации и в промышленных установках, где критичны стабильность и долговечность оптических компонентов. Они применяются в качестве базовых элементов для прототипирования новых типов покрытий и оптических функциональных структур.

Описание семейства продуктов

• Качество поверхности 10-5 и плоскостность поверхности λ/10
• Плавленый кварц или материал N-BK7
• Стандартные британские размеры для сменных решений
• Доступны версии с лазерным покрытием

Подложки для окон без покрытия TECHSPEC® — это подложки для окон лазерного качества, предназначенные для использования в сложных лазерных приложениях. Эти подложки для лазерных окон изготавливаются из плавленого кварца для мощных лазеров, требующих превосходной термической стабильности, или из N-BK7 для более чувствительных к стоимости лазеров. Как плавленый кварц, так и подложки для лазерных окон N-BK7 характеризуются плоскостностью поверхности класса точности λ/10 и качеством поверхности 10-5, что обеспечивает минимальные помехи для передаваемых лучей. Подложки TECHSPEC для лазерных окон без покрытия доступны в стандартных размерах от 12,7 до 50,8 мм в диаметре для удобства замены в существующих лазерных системах. Доступны нестандартные размеры и варианты покрытия. Пожалуйста, свяжитесь с нами для получения индивидуальных запросов.
