Поставщик
|
Edmund Optics |
|
Артикул
|
38-968 |
|
Покрытие
|
Laser V-Coat (532nm) |
|
Размер
|
Ø19.1 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
10 J/cm2 @ 532nm, 20ns, 20Hz |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs <0.25% @ 532nm |
|
Чистая апертура (%)
|
90 |
|
Тип
|
Laser Line Window |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Качество поверхности
|
10-5 |
|
Диаметр (мм)
|
19.10 +0.00/-0.10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Покрытие
|
Laser V-Coat (532nm) |
|
Расчетная длина волны DWL (нм)
|
532 |
Описание

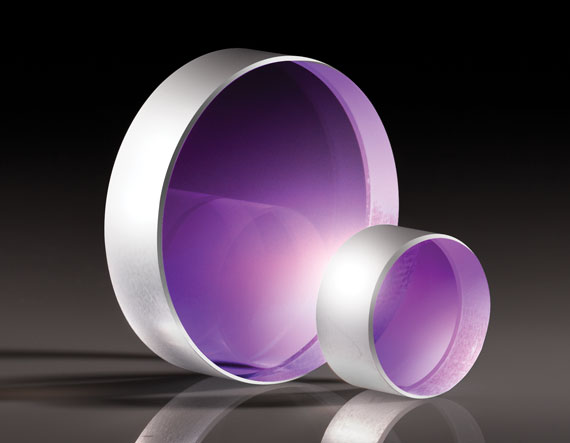

Оптическое окно из плавленого кварца предназначено для работы с мощным лазерным излучением на длине волны 532 нм. Диаметр 19,1 мм и толщина 6,35 мм обеспечивают прочную защитную перегородку для лазерной головки, измерительной камеры или технологического узла. Передача волнового фронта λ/10 позволяет использовать элемент в системах, где важно ограничить искажения проходящего пучка.
Кварцевая подложка обладает хорошей прозрачностью в видимой области, низким тепловым расширением и устойчивостью к нагреву. Окно не имеет заметной оптической силы и при нормальном падении сохраняет направление луча. При наклонной установке возникает боковой сдвиг, который необходимо учитывать в точных оптических схемах.
При работе с мощным зелёным лазером поверхности должны быть идеально чистыми. Пыль и органические загрязнения могут поглощать энергию и вызывать локальное повреждение. Монтаж выполняют с равномерной опорой, без чрезмерной затяжки. Перед эксплуатацией проверяют допустимую плотность мощности и используют защитные очки для 532 нм.
Характеристики
- Тип: защитное окно для мощных лазеров.
- Материал: плавленый кварц.
- Рабочая длина волны: 532 нм.
- Диаметр: 19,1 мм.
- Толщина: 6,35 мм.
- Передача волнового фронта: λ/10.
- Оптическая сила: близка к нулю.
- Назначение: защита и передача мощного зелёного лазерного пучка.
Отрасли применения
- Зелёные лазерные системы.
- Лазерная обработка материалов.
- Флуоресцентная спектроскопия.
- Защитные окна технологических камер.
- Оптическая метрология.
- Научные лазерные стенды.
Описание семейства продуктов
- Качество поверхности: 10–5
- Гарантированные пороговые значения повреждений при проектных длинах волн
- Доступны диаметры от 12,7 до 50,8 мм
- Доступны подложки без покрытия
Окна с покрытием TECHSPEC® λ/10 Laser Line предназначены для прямой интеграции в лазерные приложения. Это надежное семейство продуктов имеет стандартные дюймовые размеры, многие из которых предлагают несколько вариантов толщины. Для обычных длин волн лазеров доступны просветляющие покрытия, сводящие к минимуму поверхностное отражение для оптимальной передачи системы. Окна с покрытием TECHSPEC λ/10 Laser Line обеспечивают характеристики лазерного класса, включая плоскостность поверхности λ/10, качество поверхности 10-5 и параллелизм <3 угловых минут. Эти окна идеально подходят для промышленных лазерных применений, начиная от защитных покрытий и заканчивая разделением различных сред.
