Поставщик
|
Edmund Optics |
|
Артикул
|
39-683 |
|
Покрытие
|
Laser V-Coat (515nm) |
|
Размер
|
Ø19.1 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
10 J/cm2 @ 515nm, 20ns, 20Hz |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs <0.25% @ 515nm |
|
Чистая апертура (%)
|
90 |
|
Тип
|
Laser Line Window |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Качество поверхности
|
10-5 |
|
Диаметр (мм)
|
19.10 +0.00/-0.10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Покрытие
|
Laser V-Coat (515nm) |
|
Расчетная длина волны DWL (нм)
|
515 |
Описание

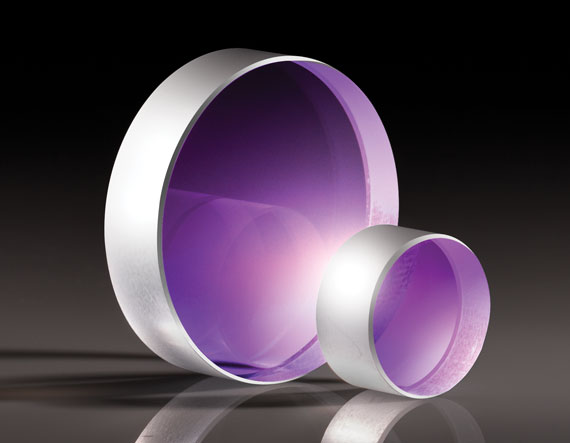

Оптическое окно, предназначенное для применения в трактах мощных лазерных систем, изготавливается из плавленого кварца высокой степени чистоты, обладающего низким уровнем поглощения и высокой стойкостью к лазерному повреждению, что необходимо для надёжной работы при значительных плотностях мощности излучения. Передача волнового фронта контролируется на уровне λ/10, гарантируя минимальное искажение профиля пучка при прохождении через окно даже в схемах с высокими требованиями к качеству лазерного луча. Заметная толщина 6.35 мм при диаметре 19.1 мм обеспечивает механическую прочность и стойкость к термическим деформациям, возникающим при поглощении части энергии мощного пучка. Просветляющее покрытие рассчитано конкретно на рабочую длину волны 515 нм, соответствующую второй гармонике распространённых импульсных твердотельных и волоконных лазеров зелёного диапазона.
Характеристики
- Материал: плавленый кварц высокой чистоты
- Назначение: применение в трактах мощных лазеров
- Передача волнового фронта: λ/10
- Рабочая длина волны покрытия: 515 нм
- Диаметр: 19.1 мм, толщина: 6.35 мм
Отрасли применения
Такие окна применяются в промышленных лазерных установках для резки, сварки, маркировки и микрообработки материалов на длине волны 515 нм, а также в научных лазерных комплексах, где требуется передача мощного зелёного излучения без значительного искажения волнового фронта и с минимальным риском оптического повреждения элемента. Повышенная толщина и качество материала делают окно пригодным для установки в защитные узлы резонаторов и трактов транспортировки излучения промышленных фемто- и пикосекундных лазерных систем.
Описание семейства продуктов
- Качество поверхности: 10–5
- Гарантированные пороговые значения повреждений при проектных длинах волн
- Доступны диаметры от 12,7 до 50,8 мм
- Доступны подложки без покрытия
Окна с покрытием TECHSPEC® λ/10 Laser Line предназначены для прямой интеграции в лазерные приложения. Это надежное семейство продуктов имеет стандартные дюймовые размеры, многие из которых предлагают несколько вариантов толщины. Для обычных длин волн лазеров доступны просветляющие покрытия, сводящие к минимуму поверхностное отражение для оптимальной передачи системы. Окна с покрытием TECHSPEC λ/10 Laser Line обеспечивают характеристики лазерного класса, включая плоскостность поверхности λ/10, качество поверхности 10-5 и параллелизм <3 угловых минут. Эти окна идеально подходят для промышленных лазерных применений, начиная от защитных покрытий и заканчивая разделением различных сред.
