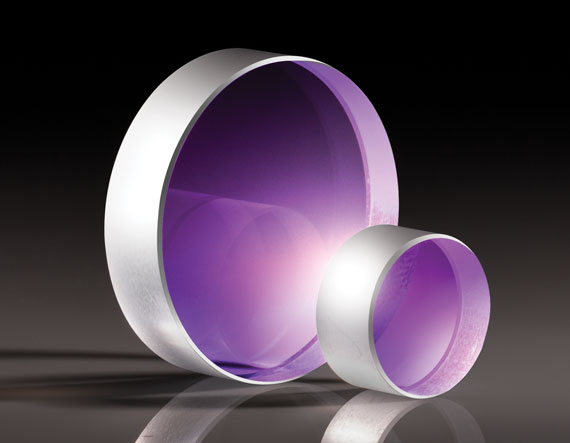

Оптическое окно для мощных лазеров из плавленого кварца, передача волнового фронта λ/10, рабочая длина волны: 1030 нм, диаметр: 19.1 мм, толщина: 6.35 мм

Описание

Оптическое окно из плавленого кварца (UVFS) для мощных лазеров, с передаваемым волновым фронтом λ/10 на длине волны 1030 нм, диаметром 19,1 мм и толщиной 6,35 мм, представляет собой высококачественный элемент для защиты и разделения оптических трактов в лазерных системах. Окно относится к серии TECHSPEC λ/10 Laser Line Coated Windows и оптимизировано для работы на длине волны 1030 нм, характерной для Yb‑лазеров и других источников в этом диапазоне. Плавленый кварц Corning 7980 обеспечивает высокую прозрачность, низкое поглощение и отличную термическую стабильность.

Параметр λ/10 для передаваемого волнового фронта означает, что окно вносит минимальные оптические ошибки, что критично для прецизионных систем фокусировки, интерферометрии и высокоточной обработки материалов. Специализированное лазерное V‑покрытие для 1030 нм обеспечивает очень низкое отражение (<0,25% на поверхность) и высокую стойкость к лазерному повреждению (порог около 15 Дж/см² при 1030 нм, 20 нс, 20 Гц).

Характеристики

Окно 39‑719 имеет диаметр 19,1 мм, толщину 6,35 мм, выполнено из UV‑grade fused silica (Corning 7980) и обладает поверхностным качеством 10‑5 (царапины/точки). Плоскостность поверхности по P‑V — λ/10, параллельность и передаваемый волновой фронт также ограничены λ/10 внутри чистой апертуры (обычно 90% диаметра).

Покрытие Laser V‑Coat для 1030 нм обеспечивает отражение R<0,25% при нормальном падении и высокий порог лазерного повреждения (15 Дж/см²). Окно рассчитано на работу в диапазоне 400–1000 нм (VIS‑NIR) с оптимизацией на 1030 нм, обеспечивая высокую пропускную способность и низкие потери. Геометрические допуски и качество поверхности делают окно пригодным для самых требовательных приложений.

Отрасли применения

Такие окна используются в мощных лазерных системах на 1030 нм, включая установки обработки материалов, генерацию и транспортировку излучения, оптические резонаторы и диагностические системы. Они служат защитными элементами перед внешней средой, разделительными окнами вакуумных и газовых камер, входными и выходными апертурами.

В научных и промышленных системах окна λ/10 применяются там, где важно минимальное искажение волнового фронта и высокая устойчивость к лазерным нагрузкам. Они используются в интерферометрии, спектроскопии, системах контроля качества и высокоточной визуализации.

Описание семейства продуктов

• Качество поверхности: 10–5
• Гарантированные пороговые значения повреждений при проектных длинах волн
• Доступны диаметры от 12,7 до 50,8 мм
• Доступны подложки без покрытия

Окна с покрытием TECHSPEC® λ/10 Laser Line предназначены для прямой интеграции в лазерные приложения. Это надежное семейство продуктов имеет стандартные дюймовые размеры, многие из которых предлагают несколько вариантов толщины. Для обычных длин волн лазеров доступны просветляющие покрытия, сводящие к минимуму поверхностное отражение для оптимальной передачи системы. Окна с покрытием TECHSPEC λ/10 Laser Line обеспечивают характеристики лазерного класса, включая плоскостность поверхности λ/10, качество поверхности 10-5 и параллелизм <3 угловых минут. Эти окна идеально подходят для промышленных лазерных применений, начиная от защитных покрытий и заканчивая разделением различных сред.
