Оптическое окно с ультранизким отражением, плоскостность: λ/10, рабочая длина волны: 532 нм, диаметр: 19.1 мм

Описание

Оптическое окно Edmund Optics 11-261 предназначено для высокоточного пропускания лазерного излучения с длиной волны 532 нм. Диаметр 19,1 мм позволяет использовать компонент в компактных лазерных головках, измерительных модулях, герметичных корпусах и защитных узлах. Плоскостность поверхности λ/10 помогает сохранять качество волнового фронта и уменьшает искажения при прохождении коллимированного пучка.

Главной особенностью позиции является покрытие с ультранизким отражением на рабочей длине волны. Обычная непокрытая стеклянная поверхность отражает часть падающего света, создавая потери, обратную засветку и вторичные пучки. Специализированное покрытие для 532 нм существенно уменьшает эти эффекты и подходит для систем, чувствительных к паразитной интерференции, нестабильности лазера или фоновому сигналу.

Окно не имеет намеренной оптической силы и используется как защитный или разделительный элемент. Тем не менее даже высокоточная пластина может вносить небольшое боковое смещение пучка, изменение оптической длины пути и остаточные отражения. Установка под прямым углом минимизирует смещение, но направляет отражение обратно к источнику. Небольшой контролируемый наклон позволяет отвести остаточный блик, хотя может привести к аберрациям в сходящемся пучке.

Характеристики

• Производитель: Edmund Optics.
• Каталожный номер: 11-261.
• Тип: прецизионное оптическое окно.
• Диаметр: 19,1 мм.
• Рабочая длина волны: 532 нм.
• Тип покрытия: с ультранизким отражением.
• Плоскостность поверхности: λ/10.
• Основная функция: защита лазерного тракта с минимальными потерями.
• Спектральная область: зеленое лазерное излучение.

Особенности выбора и интеграции

Оправу выбирают с мягким равномерным прижимом, чтобы не ухудшить плоскостность. Рабочие поверхности содержат в чистоте, поскольку загрязнение может повысить отражение и снизить порог повреждения. Для мощного непрерывного или импульсного лазера необходимо проверить допустимую плотность энергии. В интерферометрической установке ориентацию окна выбирают с учетом остаточного клина и возможных паразитных интерференционных полос.

Отрасли применения

• Лазерные системы на 532 нм.
• Интерферометрия и прецизионная метрология.
• Защита лазерных резонаторов и детекторов.
• Голографические установки.
• Флуоресцентная микроскопия.
• Спектроскопические приборы.
• Оптические датчики с низким уровнем обратного отражения.

Описание семейства продуктов

• <Покрытия лазерной линии с коэффициентом отражения 0,1%
• Параметры длины волны Nd:YAG и Yb:YAG
• Снижение типичных потерь лазерной системы на 3 % (по сравнению с указанной системой с 0,25 % с 10 передающей оптикой)
• Улучшенная передача уменьшает обратные отражения, призрачные изображения и рассеянный свет.

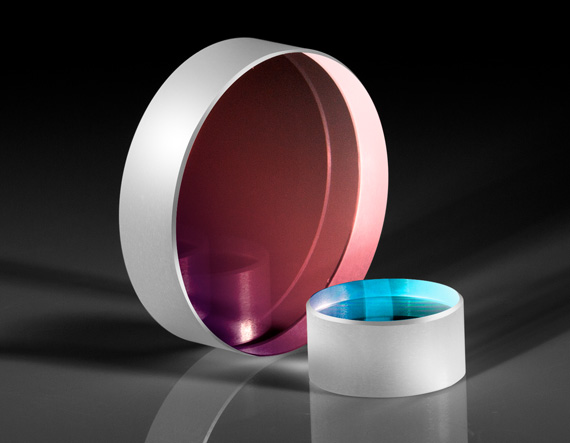

TECHSPEC^® λ/10 Окна со сверхнизкой отражательной способностью имеют просветляющие покрытия с коэффициентом отражения менее 0,1 % на расчетной длине волны. Эти окна имеют высококачественные подложки из плавленого кварца с плоскостностью поверхности λ/10 и качеством поверхности 10-5 для минимизации рассеяния. Благодаря сверхнизкой отражательной способности и высокому порогу повреждения эти окна идеально подходят для интеграции в лазерные системы, чтобы практически устранить поверхностные отражения. Окна со сверхнизкой отражательной способностью TECHSPEC λ/10 доступны в диапазоне лазерных V-покрытий от 266 до 1064 нм для совместимости с лазерными источниками Nd:YAG и Yb:YAG. Доступны размеры дюймового диаметра от 12,7 мм до 50,8 мм.
