Полый рефлектор, покрытие из чистого золота для 700-12000 нм, чистая апертура: 19.1 мм, отклонение луча: 5 угл.сек.

Описание

Полый рефлектор 15-899 компании Edmund Optics имеет покрытие из чистого золота, рассчитанное на диапазон 700–12000 нм, чистую рабочую апертуру 19,1 мм и отклонение луча (угловую погрешность отражения) не более 5 угловых секунд.

В отличие от привычного зеркала на стеклянной или металлической подложке, полый рефлектор представляет собой замкнутую полую конструкцию (например, полую призму или трубчатую сборку из нескольких плоских отражающих граней), у которой отражающее покрытие нанесено изнутри — такая конструкция получается заметно легче сплошного зеркала того же размера и меньше подвержена деформации формы при перепадах температуры, поскольку в ней просто меньше сплошного материала, способного расширяться или сжиматься.

Отклонение луча не более 5 угловых секунд — это чрезвычайно малая угловая погрешность (одна угловая секунда — это 1/3600 градуса): такая точность означает, что рефлектор возвращает или перенаправляет отражённый луч почти без искажения его точного направления, что критично для прецизионных измерительных и юстировочных задач.

Золотое покрытие особенно хорошо отражает инфракрасный свет в широком диапазоне (здесь — вплоть до 12000 нм, то есть 12 мкм, глубокого теплового инфракрасного излучения) и почти не меняет своих свойств со временем, поэтому его часто выбирают для инфракрасных приборов и лазерных установок.

Такие рефлекторы применяют в прецизионных инфракрасных оптических системах и измерительных приборах, где требуется лёгкая, термостабильная и точная отражающая оптика.

Характеристики

• Артикул: 15-899; производитель: Edmund Optics
• Тип: полый отражатель (рефлектор)
• Покрытие: чистое золото, 700–12000 нм
• Чистая апертура: 19.1 мм
• Точность отклонения луча: не более 5 угл. сек.

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Спектроскопия и аналитическое приборостроение

Описание семейства продуктов

• Монолитная алюминиевая конструкция
• Вибрация не влияет на точность обратного луча
• Голое золото с покрытием для высокой отражающей способности в инфракрасном диапазоне

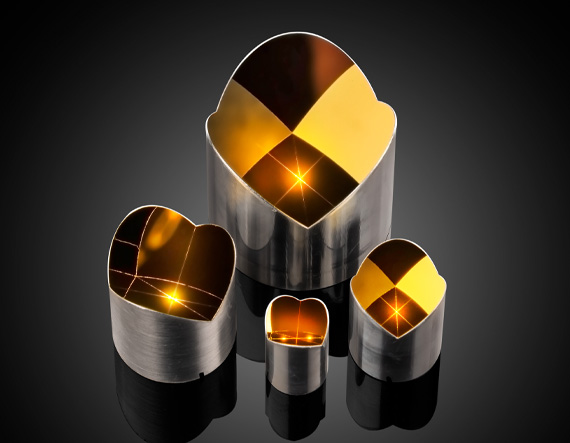

Типичные полые металлические световозвращатели имеют монолитную алюминиевую конструкцию и встроенное крепление, обеспечивающее работу обратного луча, не подверженную вибрации. Эти ретрорефлекторы покрыты на своей первой поверхности голым золотом, что максимально увеличивает их отражательную способность в инфракрасном (ИК). Эти ретрорефлекторы, предназначенные для прохождения всего оптического пути в воздухе, не требуют просветляющих покрытий для оптимальной работы и могут использоваться в более широком диапазоне длин волн, чем стеклянные ретрорефлекторы. Повторяющиеся ретрорефлекторы из полого металла идеально подходят для тех случаев, когда оптический путь через стеклянную призму нежелателен, требуется меньший вес или ожидаются высокие уровни ударов и вибрации. Повторяющийся процесс изготовления этой оптики позволяет создавать экономичные конструкции, обеспечивая при этом высокую точность возврата луча.
