Поставщик
|
Edmund Optics |
|
Артикул
|
39-003 |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Размер
|
Ø19.1 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Beam Sampler |
|
Порог повреждения, импульсный
|
7.5 J/cm2 @ 355nm, 20ns, 20Hz |
|
Чистая апертура (%)
|
90 |
|
Качество поверхности
|
10-5 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Угол падения (°)
|
0 ±5 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Диаметр (мм)
|
19.10 +0.00/-0.10 |
Описание
Оптическое окно 39-003 компании Edmund Optics сделано из оптическое стекло, диаметром 19.1 мм, толщина — не указана производителем, обычно 2–6 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Обе стороны окна изготовлены плоскопараллельными — то есть строго параллельными друг другу, — благодаря чему проходящий через окно свет не отклоняется в сторону и не меняет своего направления, а лишь немного смещается вбок на толщину самого стекла, что не мешает точной работе прибора.
При выборе такого окна для конкретной задачи важно учитывать не только материал и покрытие, но и толщину: более толстое окно прочнее механически и лучше выдерживает перепады давления, а более тонкое — меньше смещает и искажает проходящий свет, поэтому производитель обычно предлагает один и тот же диаметр окна в нескольких вариантах толщины на выбор.
Характеристики
- Артикул: 39-003; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 19.1 мм
- Толщина: не указана производителем, обычно 2–6 мм
- Материал: оптическое стекло
- Покрытие: отсутствует
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание семейства продуктов
- Первая поверхность без покрытия обеспечивает отражение Френеля
- Покрытие с высоким порогом повреждения лазером на одной поверхности
- Качество поверхности: 10–5

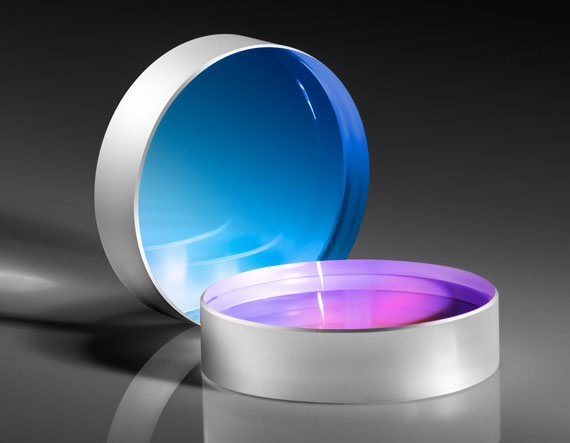

Линейные пробоотборники Nd:YAG-лазера TECHSPEC® используются для разделения небольшой части падающего лазерного луча за счет френелевского отражения, обеспечиваемого непокрытой поверхностью, для целей мониторинга луча. Эти пробоотборники луча обладают высокими физическими свойствами для минимального воздействия на проходящий луч, включая качество поверхности 10-5 и плоскостность поверхности λ/10. Антибликовое покрытие с высоким порогом повреждения, нанесенное на вторую поверхность, помогает ограничить ложные отражения. Лазерные пробоотборники TECHSPEC Nd:YAG изготовлены из плавленого кремнезема УФ, что обеспечивает превосходную передачу от УФ до ИК и низкий коэффициент теплового расширения. Доступны пробоотборники луча с антиотражающим покрытием лазерной линии для длин волн 266, 355, 532 и 1064 нм.
Примечание. Пробоотборники линейного луча Nd:YAG TECHSPEC можно использовать с продуктами для лазерных измерений для мониторинга свойств луча, таких как мощность луча и профиль луча, в режиме реального времени.
