Поставщик
|
Edmund Optics |
|
Артикул
|
38-992 |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Размер
|
Ø19.1 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Beam Sampler |
|
Порог повреждения, импульсный
|
3 J/cm2 @ 266nm, 20ns, 20Hz |
|
Чистая апертура (%)
|
90 |
|
Качество поверхности
|
10-5 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
Fused Silica (Corning 7980) |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Угол падения (°)
|
0 ±5 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
Laser V-Coat (266nm) |
|
Диаметр (мм)
|
19.10 +0.00/-0.10 |
Описание

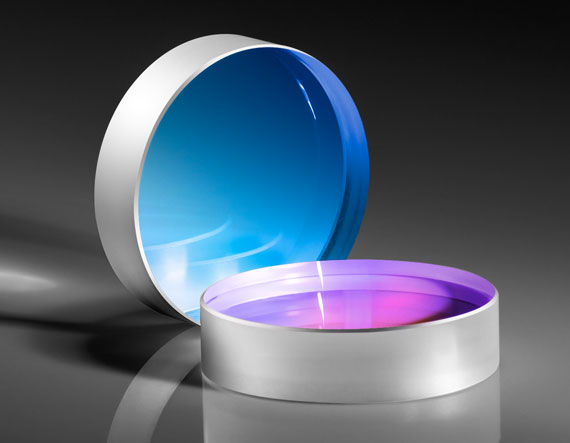

Оптическое окно 38-992 диаметром 19,1 мм предназначено для работы с лучом Nd:YAG лазера на длине волны 266 нм (это ультрафиолетовый свет, четвёртая гармоника такого лазера) и одновременно выполняет функцию разделителя пучка.
Специальное покрытие на поверхности окна не просто пропускает свет, а частично отражает его под определённым углом, разделяя исходный лазерный луч на два — например, один луч идёт дальше по основному тракту, а второй, более слабый, отводится в сторону на измерительный прибор для постоянного контроля мощности лазера.
Окно изготовлено из материала с высокой устойчивостью к мощному ультрафиолетовому лазерному излучению на длине волны 266 нм, что важно, так как именно в этом диапазоне многие обычные оптические материалы быстро мутнеют и повреждаются от накопленной энергии луча.
Совмещение в одной детали функции окна (пропуск основного луча дальше) и разделителя пучка (отвод части луча в сторону) позволяет сэкономить место в оптической схеме, не устанавливая для этого отдельный дополнительный элемент.
Такое решение особенно ценно в компактных лазерных головках, где каждый дополнительный отдельный элемент увеличивает общий размер прибора и добавляет лишние поверхности, на которых свет может дополнительно теряться.
Характеристики
- Артикул: 38-992; производитель: Edmund Optics
- Тип: лазерное окно-разделитель пучка
- Рабочая длина волны: 266 нм (четвёртая гармоника Nd:YAG)
- Диаметр: 19,1 мм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- Первая поверхность без покрытия обеспечивает отражение Френеля
- Покрытие с высоким порогом повреждения лазером на одной поверхности
- Качество поверхности: 10–5
Линейные пробоотборники Nd:YAG-лазера TECHSPEC® используются для разделения небольшой части падающего лазерного луча за счет френелевского отражения, обеспечиваемого непокрытой поверхностью, для целей мониторинга луча. Эти пробоотборники луча обладают высокими физическими свойствами для минимального воздействия на проходящий луч, включая качество поверхности 10-5 и плоскостность поверхности λ/10. Антибликовое покрытие с высоким порогом повреждения, нанесенное на вторую поверхность, помогает ограничить ложные отражения. Лазерные пробоотборники TECHSPEC Nd:YAG изготовлены из плавленого кремнезема УФ, что обеспечивает превосходную передачу от УФ до ИК и низкий коэффициент теплового расширения. Доступны пробоотборники луча с антиотражающим покрытием лазерной линии для длин волн 266, 355, 532 и 1064 нм.
Примечание. Пробоотборники линейного луча Nd:YAG TECHSPEC можно использовать с продуктами для лазерных измерений для мониторинга свойств луча, таких как мощность луча и профиль луча, в режиме реального времени.
