Поставщик
|
Edmund Optics |
|
Артикул
|
34-829 |
|
Покрытие
|
Laser Mirror (1046-1074nm) |
|
Диаметр
|
19.1 мм |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
6.35 ±0.2 |
|
Диаметр (мм)
|
19.10 |
|
Расчетная длина волны DWL (нм)
|
1064 |
|
Покрытие
|
Laser Mirror (1046-1074nm) |
|
Порог повреждения, импульсный
|
20 J/cm2 @ 1064nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Диапазон длин волн (нм)
|
1046 - 1074 |
|
Спецификация покрытия
|
Rabs >99.8% @ 1064nm Ravg >99.5% @ 1046 - 1074nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
90 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало предназначено для работы с Nd:YAG-лазерным излучением на длине волны 1064 нм. Круглая оптическая деталь диаметром 19,1 мм рассчитана на установку при угле падения 45°, поэтому подходит для построения компактных схем отклонения и разворота лазерного пучка без увеличения габаритов оптического тракта. Указанная геометрия удобна для размещения в стандартных держателях зеркал соответствующего диаметра и для интеграции в юстируемые лабораторные узлы.
Оптическое покрытие выполнено для линии 1064 нм — одной из основных длин волн Nd:YAG-лазеров. Конструкция лазерного зеркала ориентирована на высокую отражательную способность, точную плоскостность поверхности и хорошее качество обработки, что помогает снизить потери и искажения фронта волны при отклонении пучка. Покрытия данной серии испытываются на высокий порог лазерного повреждения при работе с импульсным излучением; фактическая допустимая нагрузка зависит от режима лазера, размера пятна, длительности импульса и условий охлаждения.
Основой служит кварцевое стекло, обладающее высокой термической стабильностью. Это важно при длительной эксплуатации и при изменении тепловой нагрузки, однако зеркало следует устанавливать так, чтобы оправа не создавала механических напряжений и не перекрывала рабочую апертуру. Перед вводом в эксплуатацию необходимо проверить ориентацию покрытия, чистоту поверхности, соответствие угла 45° оптической схеме и совместимость энергетических параметров лазера с допустимым уровнем нагрузки.
Характеристики
- Тип: лазерное зеркало для Nd:YAG-применений.
- Рабочая длина волны покрытия: 1064 нм.
- Диаметр оптической детали: 19,1 мм.
- Рабочий угол падения: 45°.
- Круглая форма исполнения.
- Материал основы: кварцевое стекло.
- Высокая термическая стабильность основы.
- Высокая отражательная способность покрытия.
- Точная плоскостность оптической поверхности.
- Высокое качество обработки поверхности.
- Покрытие предназначено для лазерного излучения линии 1064 нм.
- Конструкция серии рассчитана на применение с импульсными лазерными системами.
Отрасли применения
- Лабораторные Nd:YAG-лазерные установки и оптические стенды.
- Юстировка и построение компактных схем отклонения пучка на 1064 нм.
- Импульсные лазерные системы, в которых требуется поворот направления излучения на 45°.
- Интеграция в измерительные, технологические и исследовательские оптические комплексы.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

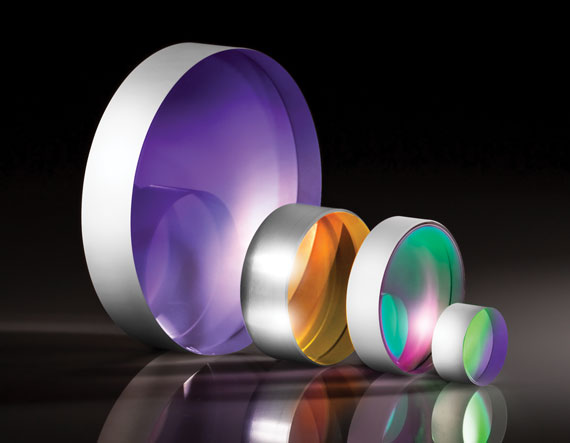

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
