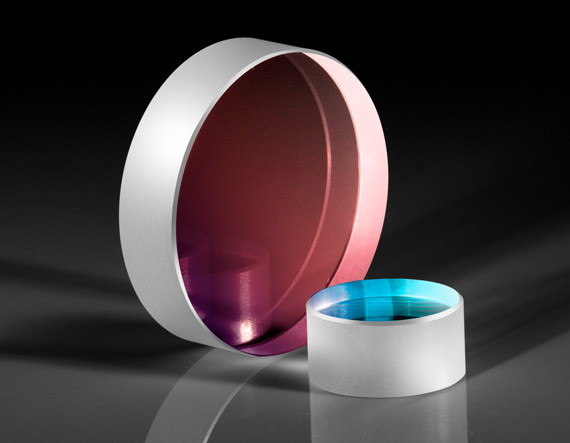

Оптическое окно с ультранизким отражением, плоскостность: λ/10, рабочая длина волны: 1064 нм, диаметр: 19.1 мм

Описание

Оптическое окно артикула 11-277 от Edmund Optics представляет собой высокоточную плоскопараллельную пластину диаметром 19,1 мм, изготовленную из плавленого кварца (UV Fused Silica) высшего сорта. Главная особенность данного окна — нанесенное на обе поверхности диэлектрическое покрытие с ультранизким отражением, оптимизированное для длины волны 1064 нм. Остаточное отражение не превышает 0,2%, что обеспечивает исключительно высокое пропускание (>99,8%) и практически полное отсутствие паразитных переотражений в лазерном тракте. Подложка из плавленого кварца гарантирует превосходную лучевую стойкость, низкий коэффициент теплового расширения и минимальные термооптические искажения. Плоскостность рабочей поверхности соответствует стандарту λ/10 (PV) на длине волны 632,8 нм, что позволяет вводить окно в сходящиеся высокоапертурные пучки без заметного ухудшения качества фокуса. Параллельность поверхностей выдержана с точностью до нескольких угловых секунд, исключая двоение изображения. Окно служит идеальным защитным элементом для чувствительных компонентов мощных Nd:YAG-лазеров, герметизирующим портом в вакуумных установках и разделителем сред в измерительных приборах. Благодаря малому диаметру оно легко интегрируется в компактные оптические головки и волоконные коллиматоры. Изделие поставляется в чистой безворсовой упаковке с индивидуальным сертификатом измерений плоскостности и коэффициента пропускания.

Характеристики

Артикул производителя: 11-277 (Edmund Optics). Тип: оптическое окно (плоскопараллельная пластина). Материал: плавленый кварц (UV Fused Silica). Диаметр: 19,1 мм (±0,05 мм). Толщина: ~3 мм. Плоскостность: λ/10 (PV) на 632,8 нм. Рабочая длина волны: 1064 нм. Покрытие: AR-1064 нм (R < 0,2% на поверхность). Пропускание: >99,8%. Лучевая стойкость: >15 Дж/см² (10 нс, 1064 нм). Параллельность: <3 угл. секунд. Качество поверхности: 10-5 scratch-dig. Рабочая температура: до +150°C.

Отрасли применения

Окно 11-277 широко применяется в мощных волоконных и твердотельных Nd:YAG-лазерах в качестве защитного или выходного окна, предотвращающего загрязнение резонатора и оптических элементов. В метрологических интерферометрах оно используется для разделения сред с различными показателями преломления без внесения аберраций. В системах лазерной микрообработки окно служит прозрачным барьером, защищающим объектив от брызг расплавленного материала. Также оно востребовано в лидарах и дальномерах для герметизации приемо-передающего тракта.

Описание семейства продуктов

• <Покрытия лазерной линии с коэффициентом отражения 0,1%
• Параметры длины волны Nd:YAG и Yb:YAG
• Снижение типичных потерь лазерной системы на 3 % (по сравнению с указанной системой с 0,25 % с 10 передающей оптикой)
• Улучшенная передача уменьшает обратные отражения, призрачные изображения и рассеянный свет.

TECHSPEC^® λ/10 Окна со сверхнизкой отражательной способностью имеют просветляющие покрытия с коэффициентом отражения менее 0,1 % на расчетной длине волны. Эти окна имеют высококачественные подложки из плавленого кварца с плоскостностью поверхности λ/10 и качеством поверхности 10-5 для минимизации рассеяния. Благодаря сверхнизкой отражательной способности и высокому порогу повреждения эти окна идеально подходят для интеграции в лазерные системы, чтобы практически устранить поверхностные отражения. Окна со сверхнизкой отражательной способностью TECHSPEC λ/10 доступны в диапазоне лазерных V-покрытий от 266 до 1064 нм для совместимости с лазерными источниками Nd:YAG и Yb:YAG. Доступны размеры дюймового диаметра от 12,7 мм до 50,8 мм.
