Поставщик
|
Edmund Optics |
|
Артикул
|
39-635 |
|
Покрытие
|
Laser Mirror (515nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Yb:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
0-45 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Размеры (мм)
|
19.1 x 12.7 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
515 |
|
Покрытие
|
Laser Mirror (515nm) |
|
Порог повреждения, импульсный
|
10 J/cm2 @ 515nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.8% @ 515nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало Edmund Optics 39-635 предназначено для работы с лазерным излучением на длине волны 515 нм. Размер 19,1 × 12,7 мм делает компонент удобным для компактных лазерных головок, измерительных каналов и экспериментальных стендов. Указанный диапазон углов падения 0–45° позволяет использовать зеркало как при близком к нормальному падении, так и в наклонных схемах перенаправления пучка.
Рабочая длина волны 515 нм соответствует зеленому лазерному излучению, которое широко используется в спектроскопии, флуоресцентной микроскопии, лазерной визуализации и оптической метрологии. Прямоугольная форма помогает оптимально использовать пространство в компактной оправе и может быть удобнее круглого зеркала при определенной угловой геометрии. При угле падения 45° круглая апертура проецировалась бы в эллипс, а прямоугольные габариты позволяют подобрать ориентацию под форму пучка.
Изменение угла падения влияет на коэффициент отражения и поляризационные свойства покрытия. Если зеркало используется в системе с линейно поляризованным светом, необходимо учитывать различие между s- и p-компонентами. Для импульсного или мощного лазера дополнительно проверяют порог повреждения покрытия, диаметр пучка и длительность импульса.
Характеристики
- Производитель: Edmund Optics.
- Каталожный номер: 39-635.
- Тип: лазерное плоское зеркало.
- Размер: 19,1 × 12,7 мм.
- Рабочая длина волны: 515 нм.
- Допустимый диапазон угла падения: 0–45°.
- Назначение: отражение и перенаправление зеленого лазерного излучения.
- Форма: прямоугольная пластина.
Особенности выбора и интеграции
Зеркало фиксируют за нерабочие зоны, не касаясь отражающего покрытия. Прямоугольную деталь ориентируют так, чтобы большая сторона соответствовала направлению расширения пучка. При юстировке используют минимально безопасную мощность и подходящий экран. Оправу выбирают с возможностью регулировки угла и без перекрытия полезной апертуры.
Отрасли применения
- Зеленые лазерные системы на 515 нм.
- Флуоресцентная микроскопия.
- Спектроскопия и фотометрия.
- Оптическая метрология.
- Машинное зрение с лазерной подсветкой.
- Лазерные дальномеры и датчики.
- Лабораторные установки Yb:YAG.

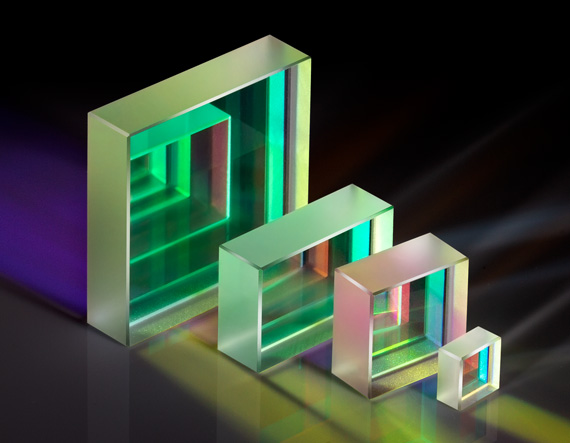

Описание семейства продуктов
- >Коэффициент отражения 99,8 % на частотах гармоник Yb:YAG
- Гарантированные высокие пороги повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в лазерных приложениях
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Nd:YAG Laser
Линейные зеркала TECHSPEC® Yb:YAG Laser разработаны с учетом строгих требований, предъявляемых к волокнам, легированным иттербием (Yb:легированное волокно), и лазерным системам с тонкими дисками. Эти зеркала имеют подложки лазерного качества с плоскостностью поверхности λ/10 и качеством поверхности 10-5, чтобы свести к минимуму эффекты рассеяния. Прочные диэлектрические покрытия рассчитаны на высокую отражательную способность на расчетных длинах волн, а также высокие пороги повреждения как в непрерывном, так и в импульсном режиме работы лазера. Зеркала TECHSPEC Yb:YAG Laser Line идеально подходят для лазерных применений, включая лазерную абляцию, сварку, сверление, резку и спекание. Доступны диэлектрические зеркальные покрытия Yb:YAG для приложений, требующих 343 нм, 515 нм и 1030 нм.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
