Поставщик
|
Edmund Optics |
|
Артикул
|
39-590 |
|
Покрытие
|
Laser Mirror (266nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
0-45 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Размеры (мм)
|
19.1 x 12.7 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
266 |
|
Покрытие
|
Laser Mirror (266nm) |
|
Порог повреждения, импульсный
|
2 J/cm2 @ 266nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.8% @ 266nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало для Nd:YAG-лазера, размер 19,1 × 12,7 мм, рабочая длина волны 266 нм, угол падения 0–45°. Оптическое зеркало изменяет направление светового пучка без прохождения излучения через объем линзы. Покрытие и заданный угол падения определяют спектральное поведение: зеркало может отражать требуемую часть диапазона, пропуская остальные длины волн. Контроль плоскостности необходим для сохранения формы отраженного волнового фронта.
При проектировании учитывают геометрию пучка, механические размеры, рабочий спектр, угол падения, требования к качеству волнового фронта и условия эксплуатации. Монтаж выполняют чистыми инструментами; оптические поверхности не касаются пальцами и не подвергают избыточному усилию. После фиксации проверяют центрирование, ориентацию относительно оптической оси и отсутствие паразитной засветки.
Точный подбор по указанным характеристикам позволяет сохранить расчетные параметры прибора и снизить потери излучения. Для лазерных систем дополнительно сопоставляют плотность мощности и режим работы с допустимыми характеристиками сопрягаемого оборудования.
Характеристики
- Артикул: 39-590
- Производитель: Edmund Optics
- Наименование: Зеркало для Nd:YAG-лазера, размер 19,1 × 12,7 мм, рабочая длина волны 266 нм, угол падения 0–45°
- Основные параметры: размер 19,1 × 12,7 мм, рабочая длина волны 266 нм, угол падения 0–45°
- Монтаж: совместимая оптическая оправа или держатель
- Уход: рабочие поверхности защищают от загрязнений, отпечатков и царапин
Отрасли применения
Зеркало используют в лазерных трактах, системах спектрального разделения, машинном зрении, ИК-оптике, измерительной технике и исследовательской аппаратуре. Конкретная схема использования зависит от длины волны, апертуры, требуемой точности и конфигурации оптического тракта.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

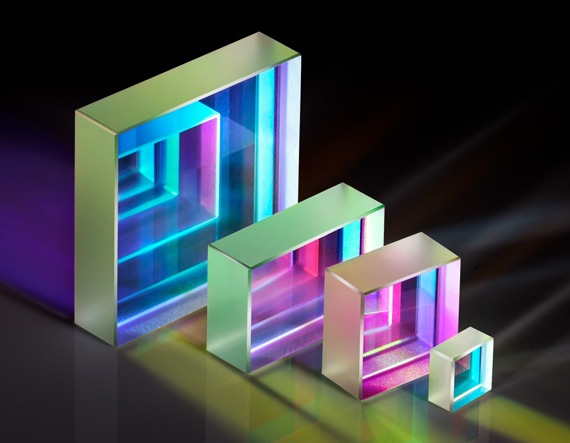

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
