Поставщик
|
Edmund Optics |
|
Артикул
|
39-654 |
|
Покрытие
|
Laser Mirror (1046-1074nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
45 |
|
Толщина (мм)
|
6.35 ±0.20 |
|
Размеры (мм)
|
19.1 x 12.7 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
1064 |
|
Покрытие
|
Laser Mirror (1046-1074nm) |
|
Порог повреждения, импульсный
|
20 J/cm2 @ 1064nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Диапазон длин волн (нм)
|
1046 - 1074 |
|
Спецификация покрытия
|
Rabs >99.8% @ 1064nm Ravg >99.5% @ 1046 - 1074nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Зеркало 39-654 от Edmund Optics предназначено для работы с Nd:YAG лазером на длине волны 1064 нм. Прямоугольная форма с размерами 19,1 x 12,7 мм позволяет использовать его в компактных оптических схемах, где круглое зеркало занимало бы слишком много места. Покрытие на первой поверхности оптимизировано для угла падения 45° и обеспечивает высокий коэффициент отражения (более 99%) на рабочей длине волны. Подложка изготовлена из оптического стекла или плавленого кварца с высокой термической стабильностью. Зеркало отличается низким рассеянием и точной полировкой поверхности, что важно для сохранения качества лазерного пучка. Элемент поставляется без оправы и может быть закреплён с помощью прижимов или специализированных держателей для прямоугольной оптики.
Характеристики
- Тип: зеркало с покрытием на первой поверхности
- Размер: 19,1 x 12,7 мм
- Рабочая длина волны: 1064 нм
- Угол падения: 45°
- Коэффициент отражения: >99%
- Подложка: оптическое стекло / плавленый кварц
- Прямоугольная форма
- Поставляется без оправы
Отрасли применения
Зеркало 39-654 используется в компактных лазерных системах на основе Nd:YAG для отклонения луча под углом 90° в ограниченном пространстве. Оно востребовано в резонаторах твердотельных лазеров, системах накачки и доставки излучения. В промышленности применяется в лазерной маркировке, резке и сварке, где требуется отражение мощного ИК-излучения. Благодаря прямоугольной форме зеркало удобно для построения складных оптических трактов. Также используется в научных установках и медицинском лазерном оборудовании.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

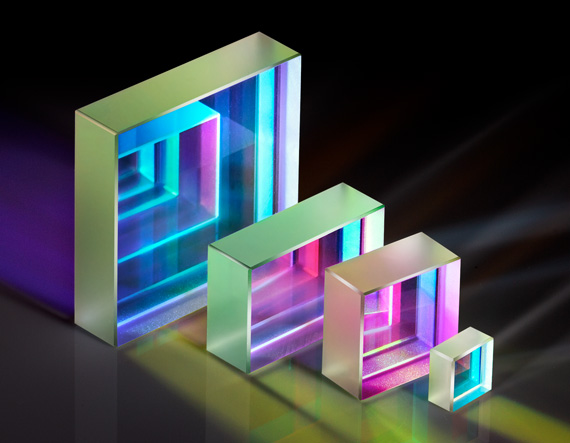

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
