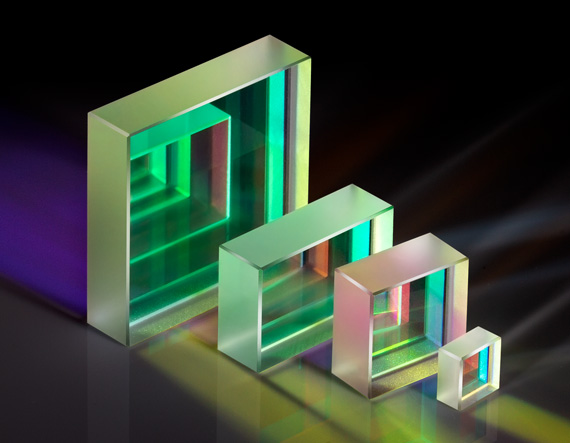

Зеркало для работы с Yb:YAG лазером, размер: 19.1 x 12.7 мм, рабочая длина волны: 1030 нм, угол падения: 45°

Описание

Зеркало, предназначенное для работы с Yb:YAG лазером, представляет собой отражающий оптический элемент с многослойным диэлектрическим покрытием, рассчитанным на максимальную отражательную способность именно на длине волны 1030 нм — характерной линии генерации иттербиевого твердотельного лазера, все шире применяемого взамен традиционных неодимовых источников благодаря более высокой эффективности накачки. Покрытие оптимизировано под угол падения 45°, что соответствует наиболее распространенной схеме поворота лазерного пучка на девяносто градусов в оптическом тракте. Прямоугольная форма зеркала размером 19.1 x 12.7 мм увеличена по одной из осей по сравнению с квадратной или круглой формой именно для компенсации эллиптического растяжения проекции пучка на поверхность при наклонном угле падения, что позволяет использовать всю рабочую апертуру эффективно независимо от ориентации плоскости падения. Использование именно диэлектрического многослойного покрытия, а не металлического отражающего слоя, позволяет добиться заметно более высокого коэффициента отражения на конкретной рабочей длине волны при существенно меньших тепловых потерях, что критично для трактов с высокой средней мощностью лазерного излучения.

Характеристики

• Тип: диэлектрическое лазерное зеркало
• Рабочая длина волны: 1030 нм (Yb:YAG)
• Угол падения: 45°
• Размер: 19.1 x 12.7 мм
• Многослойное покрытие с высоким коэффициентом отражения
• Поставщик: Edmund Optics

Отрасли применения

Такие зеркала применяются в резонаторах и трактах транспортировки излучения иттербиевых волоконных и твердотельных лазеров, в системах лазерной сварки и резки металлов, в научных лазерных комплексах и промышленном оборудовании для маркировки и микрообработки.

Описание семейства продуктов

• >Коэффициент отражения 99,8 % на частотах гармоник Yb:YAG
• Гарантированные высокие пороги повреждения лазером
• Качество поверхности 10-5 для уменьшения рассеяния в лазерных приложениях
• Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Nd:YAG Laser

Линейные зеркала TECHSPEC® Yb:YAG Laser разработаны с учетом строгих требований, предъявляемых к волокнам, легированным иттербием (Yb:легированное волокно), и лазерным системам с тонкими дисками. Эти зеркала имеют подложки лазерного качества с плоскостностью поверхности λ/10 и качеством поверхности 10-5, чтобы свести к минимуму эффекты рассеяния. Прочные диэлектрические покрытия рассчитаны на высокую отражательную способность на расчетных длинах волн, а также высокие пороги повреждения как в непрерывном, так и в импульсном режиме работы лазера. Зеркала TECHSPEC Yb:YAG Laser Line идеально подходят для лазерных применений, включая лазерную абляцию, сварку, сверление, резку и спекание. Доступны диэлектрические зеркальные покрытия Yb:YAG для приложений, требующих 343 нм, 515 нм и 1030 нм.

Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
