Поставщик
|
Edmund Optics |
|
Артикул
|
45-350 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
одиночные |
|
Фокусное расстояние
|
50-200 мм |
|
Материал
|
MgF2 (фторид магния) |
|
Покрытие
|
4450 |
|
Диаметр
|
18.0 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.12 |
|
f / #
|
4.17 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BAF10 / N-SF10 |
|
Толщина кромки ET (мм)
|
4.36 |
|
Радиус R3 (мм)
|
-288.05 |
|
Радиус R2 (мм)
|
-32.72 |
|
Радиус R1 (мм)
|
53.03 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Толщина центра CT 2 (мм)
|
2.00 |
|
Толщина центра CT 1 (мм)
|
3.27 |
|
Чистая апертура CA (мм)
|
17.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
72.15 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
75.00 |
|
Диаметр (мм)
|
18.00 +0.0/-0.025 |
Описание

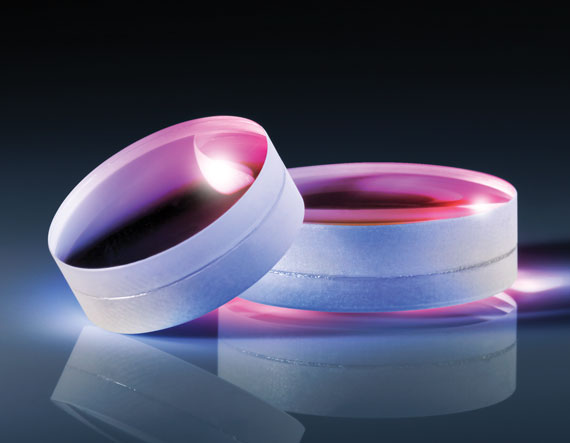

Положительный дублет с фокусом 75 мм предназначен для формирования изображения или коллимированного пучка в видимом диапазоне с уменьшенной продольной хроматической аберрацией. По сравнению с синглетом аналогичного фокуса ахромат лучше удерживает красный и синий каналы вблизи общей фокальной плоскости.
Диаметр 18 мм дает достаточную световую апертуру для лабораторных телескопов, объективных узлов и спектральных каналов умеренной светосилы. Однослойное MgF₂-просветление является практичным широкополосным решением для 400–700 нм. Склейка дублета задает допустимый температурный режим; для мощного лазерного излучения следует проверить стойкость цемента и покрытия. Ориентация коронового и флинтового компонентов влияет на остаточные аберрации.
Характеристики
- диаметр — 18 мм
- эффективное фокусное расстояние — 75 мм
- допуск фокуса — ±2%
- конструкция — ахроматический дублет
- покрытие — MgF₂ для 400–700 нм
- назначение — работа в видимом спектре
Особенности выбора и интеграции
Ахроматическая коррекция уменьшает, но не устраняет полностью вторичный спектр, кривизну поля и сферическую аберрацию. Для конфигурации 45-350: итоговое качество изображения зависит от апертуры, сопряжений и положения диафрагмы, поэтому в точной системе рекомендуется оптическое моделирование.
Для позиции 45-350 перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации 45-350: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.
Отрасли применения
- визуальные телескопические системы и коллиматоры
- цветная машинная оптика
- спектрометры с широкополосным входом
- лабораторные проекционные и измерительные установки
Ахроматическая линза с MgF₂, Ø18 мм, f=75 мм применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации 45-350: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.
Описание семейства продуктов
- Предназначен для угла падения 0°
- Коэффициент отражения менее 1,75 % на поверхность при длине волны 400–700 нм
- Также доступны ахроматы с покрытием VIS 0° и VIS-NIR.
Ахроматические дублетные линзы состоят из двух оптических компонентов, склеенных вместе и образующих ахроматический дублет, оптимизированный с помощью компьютера для коррекции осевых сферических и хроматических аберраций. Наши ахроматические дублеты доступны с однослойным покрытием MgF2 или широкополосным многослойным покрытием для видимого спектра. Также доступны ахроматические дублеты NIR и ахроматические дублеты с затемненными краями.
Ахроматические двойные линзы намного превосходят простые линзы для многоцветного изображения ("белого света"). Два элемента, составляющие ахроматическую дуплетную линзу (буквально «бесцветная линза»), объединены в пару из-за их способности корректировать цветовое разделение, присущее стеклу. Устранив проблематичные хроматические аберрации, ахроматические дуплетные линзы стали наиболее экономичным средством для получения хорошего полихроматического освещения и изображения.
