Поставщик
|
Edmund Optics |
|
Артикул
|
15-477 |
|
Тип линз
|
ахроматические линзы |
|
Диаметр
|
18 мм |
|
Материал
|
N-BK7 |
|
Тип ахроматических линз
|
дуплеты |
|
Фокусное расстояние
|
5-50 мм |
|
RoHS
|
Compliant |
|
Wavelength Range (nm)
|
500 - 1100 |
|
Type
|
Achromatic Lens |
|
Bevel
|
Protective bevel as needed |
|
Irregularity (P-V) @ 632.8nm
|
λ/4 |
|
Power (P-V) @ 632.8nm
|
1.5&lambda |
|
Coating Specification
|
Rabs |
|
Coating
|
YAG-BBAR (500-1100nm) |
|
Numerical Aperture NA
|
0.26 |
|
f/#
|
1.94 |
|
Surface Quality
|
40-20 |
|
Substrate
|
N-BAF10 / N-SF10 |
|
Edge Thickness ET (mm)
|
5.61 |
|
Radius R3 (mm)
|
-152.99 |
|
Radius R2 (mm)
|
-16.23 |
|
Radius R1 (mm)
|
24.26 |
|
Center Thickness Tolerance (mm)
|
±0.2 |
|
Center Thickness CT 2 (mm)
|
1.60 |
|
Center Thickness CT 1 (mm)
|
6.01 |
|
Clear Aperture CA (mm)
|
17.00 |
|
Focal Length Specification Wavelength (nm)
|
587.6 |
|
Back Focal Length BFL (mm)
|
30.72 |
|
Focal Length Tolerance (%)
|
±2 |
|
Effective Focal Length EFL (mm)
|
35.00 |
|
Diameter (mm)
|
18.00 +0.0/-0.025 |
Описание
Ахроматическая линза 15-477 компании Edmund Optics имеет диаметр 18 мм и фокусное расстояние 35 мм. Она склеена из двух линзовых элементов, сделанных из двух разных сортов стекла.
Обычная одиночная линза преломляет разные цвета света чуть по-разному, из-за чего изображение получается с цветными каёмками (это называют цветными искажениями). В ахроматической линзе два разных стекла подобраны так, чтобы эти искажения взаимно компенсировали друг друга, и итоговое изображение получается заметно более чётким и без лишних цветных ореолов.
На наружные поверхности нанесено широкополосное покрытие, снижающее отражение сразу на нескольких лазерных длинах волн, рассчитанное на рабочий диапазон 700–1550 нм, что дополнительно снижает потери света на отражение.
Ахроматическую линзу обычно выбирают вместо одиночной там, где изображение или лазерный пучок нужно получить максимально резким сразу на нескольких длинах волн (например, при работе с обычным белым светом), а не только на одной конкретной длине волны.
Покрытие типа YAG-BBAR — это широкополосное просветляющее покрытие, специально рассчитанное так, чтобы одновременно хорошо снижать отражение сразу на нескольких лазерных линиях твердотельных Nd:YAG лазеров и их гармоник, а не только на одной конкретной длине волны, что удобно в приборах, работающих одновременно с несколькими лазерными длинами волн.
Характеристики
- Артикул: 15-477; производитель: Edmund Optics
- Тип: ахроматическая линза (склеенная из двух элементов)
- Диаметр: 18 мм
- Фокусное расстояние: 35 мм
- Просветляющее покрытие: рабочий диапазон 700–1550 нм
- Материал: два сорта оптического стекла, склеены оптическим клеем
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Product Family Description
- Optimized for <0.25% Absolute Reflectivity at 532nm and 1064nm
- Excellent Broadband Transmission from 500 - 1100nm
- Low Cost Alternative to Air-Spaced Focusing Doublets

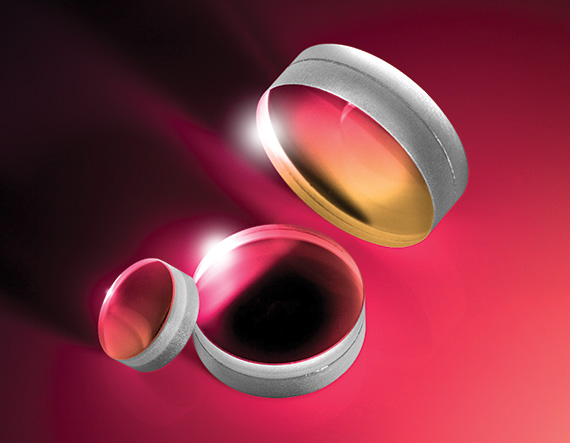

TECHSPEC® YAG-BBAR Coated Achromatic Lenses consist of two optical components cemented together to form a doublet that is ideal for correcting on-axis spherical and chromatic aberrations. These achromats feature a broadband anti-reflective coating with superior transmission from 500 - 1100nm, and are optimized for less than 0.25% absolute reflectivity at 532 and 1064nm. Our TECHSPEC YAG-BBAR Coated Achromatic Lenses are specifically designed to minimize the spot size for polychromatic illumination within the recommended usable wavelength range, but may also be used for focusing Nd:YAG lasers, especially those with an alignment beam.
