Поставщик
|
Edmund Optics |
|
Артикул
|
16-294 |
|
Тип линз
|
асферические |
|
Диаметр
|
18.0 мм |
|
RoHS
|
Compliant |
|
Conjugate Distance
|
Infinite |
|
Wavelength Range (nm)
|
900 - 1700 |
|
Shape of Back Surface
|
Plano |
|
f/#
|
0.83 |
|
Bevel
|
Protective bevel as needed |
|
Edge Thickness ET (mm)
|
2.55 |
|
Surface Quality
|
40-20 |
|
Asphere Figure Error (μm RMS)
|
0.75 |
|
Clear Aperture CA (mm)
|
16.2 |
|
Substrate
|
S-LAH64 |
|
Coating Specification
|
Ravg < 0.5% @ 900 - 1700nm @ ±30° AOIRabs < 1% @ 900 - 1700nm @ ±30° AOI |
|
Coating
|
SWIR+ (900-1700nm) |
|
Center Thickness CT (mm)
|
6.20 ±0.10 |
|
Back Focal Length BFL (mm)
|
11.51 |
|
Numerical Aperture NA
|
0.60 |
|
Effective Focal Length EFL (mm)
|
15.00 @ 780nm |
|
Diameter (mm)
|
18.00 +0.00/-0.10 |
Описание

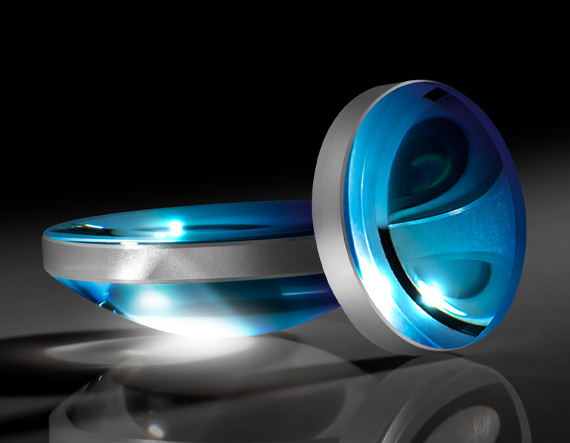

Высокоточная асферическая линза отличается от классической сферической оптики профилем поверхности, рассчитанным особым образом для устранения сферической аберрации без необходимости использовать многолинзовые компенсационные системы. Один асферический элемент способен заменить целую группу сферических линз, обеспечивая при этом дифракционно-ограниченное качество фокусировки пучка, что особенно ценно в компактных и высокоэффективных оптических системах. Указанная модель обладает диаметром 18 мм и высокой числовой апертурой 0.60, что говорит о значительной светособирающей способности и способности фокусировать излучение в очень малое пятно, сопоставимое по масштабу с длиной волны света. Покрытие рассчитано на рабочий диапазон 900-1700 нм, относящийся к ближнему инфракрасному участку спектра, что делает линзу пригодной для работы с телекоммуникационными лазерами и источниками, применяемыми в оптоволоконных и сенсорных системах данного спектрального окна.
Характеристики
- Тип: высокоточная асферическая линза
- Диаметр: 18 мм
- Числовая апертура (NA): 0.60
- Покрытие: для диапазона 900-1700 нм
- Особенность: устранение сферической аберрации, дифракционно-ограниченная фокусировка
- Область спектра: ближний инфракрасный диапазон
Отрасли применения
Асферические линзы с высокой числовой апертурой применяются для сопряжения лазерного излучения с одномодовыми и многомодовыми оптическими волокнами, в лазерных диодных модулях, в системах оптической связи и телекоммуникационном оборудовании, а также в исследовательских и промышленных установках, где требуется точная фокусировка инфракрасного излучения в пятно минимально возможного размера при сохранении высокого качества волнового фронта.
Описание семейства продуктов
- Доступны версии VIS-EXT+, NIR+ и SWIR+ без покрытия или с антибликовым покрытием
Точные асферические линзы TECHSPEC® для ближнего инфракрасного диапазона (NIR) оптимизированы для устранения сферической аберрации в ближнем инфракрасном диапазоне. Изготовленные из подложек S-LAH64 или N-BK7 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Эти асферические линзы NIR включают подложки без покрытия, разработанные на 780 нм, с вариантами покрытия на 350–700 нм, 600–1050 нм или 900–1700 нм. Асферические линзы TECHSPEC® Near-Infrared (NIR) Precision Aspheric Lenses доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы пучка, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
